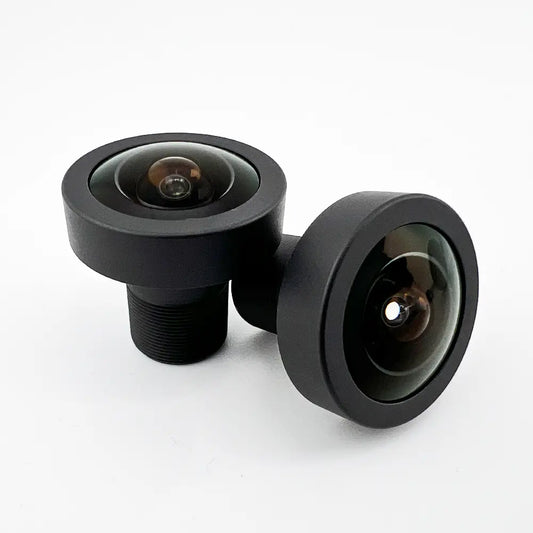

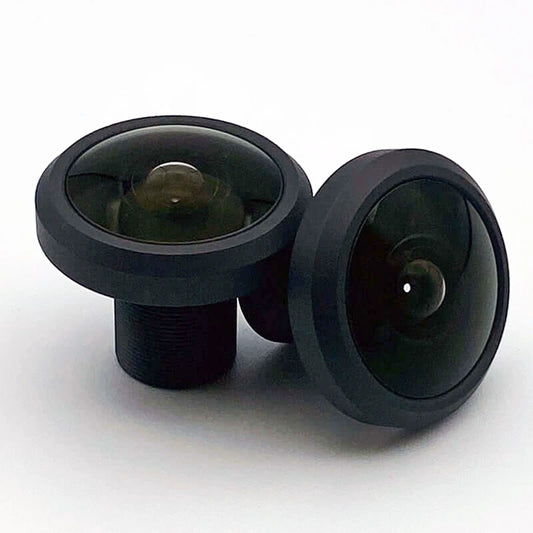

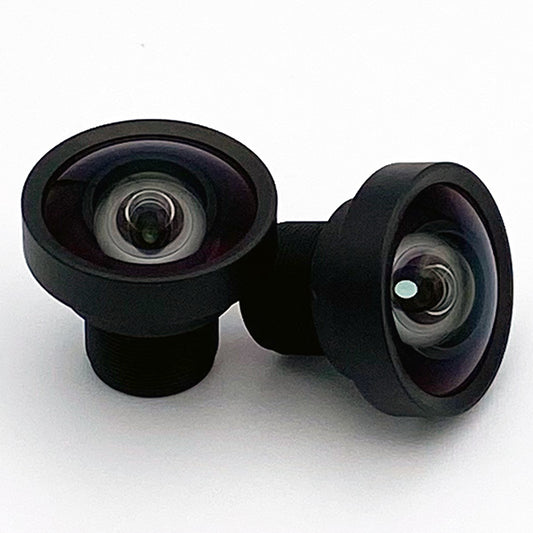

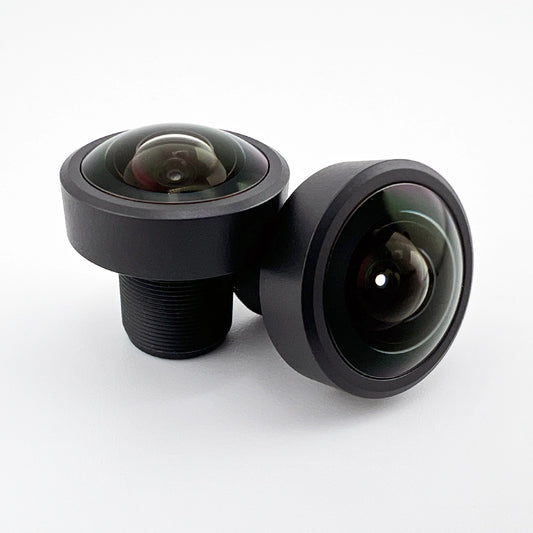

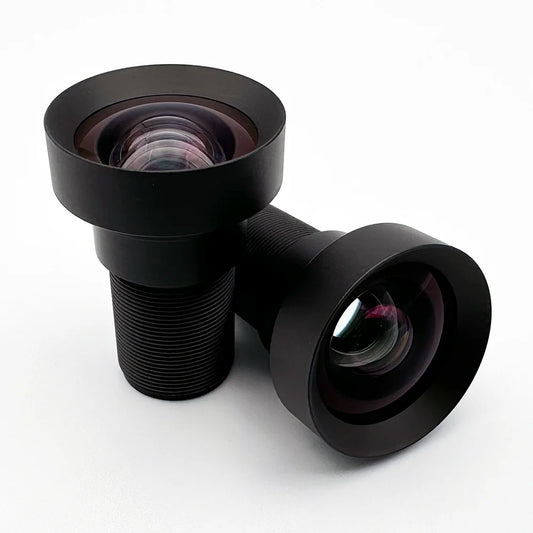

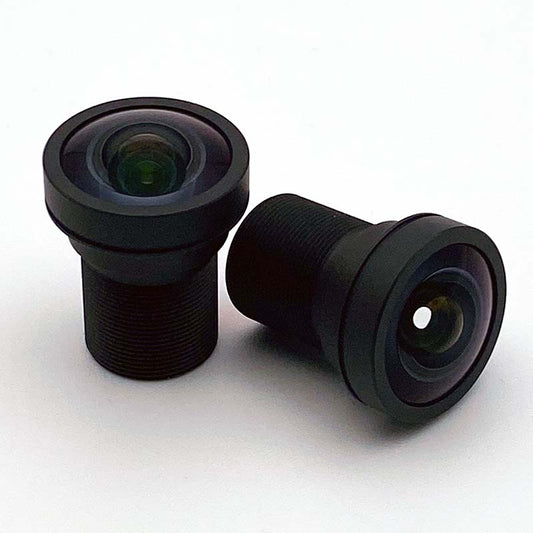

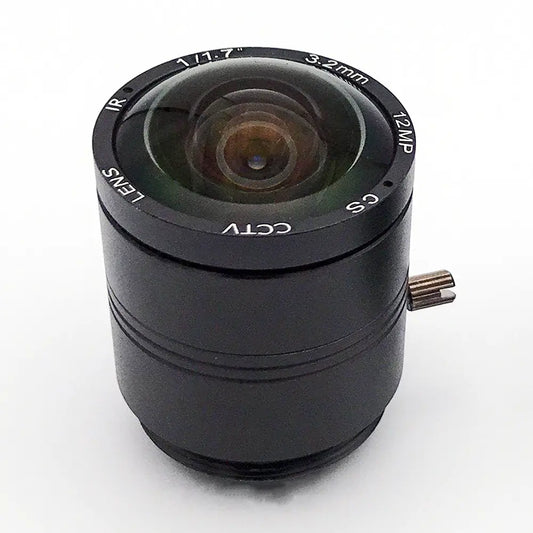

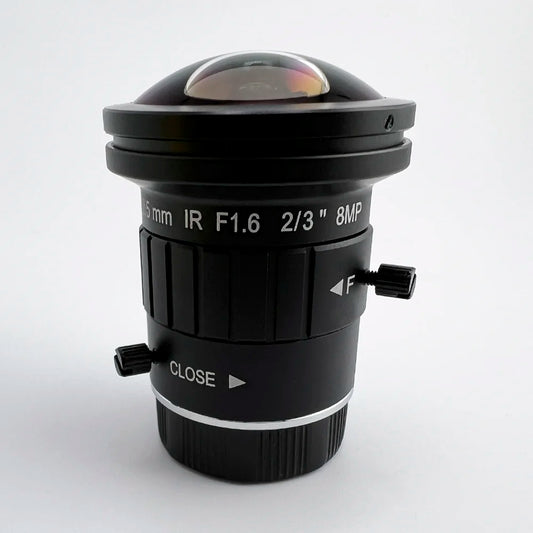

감시 카메라 렌즈

감시 카메라 렌즈 선정 방법

네 가지 사항을 올바르게 결정하면, 고정 초점 대 가변 초점 및 마운트 형식 선택은 자연스럽게 결정됩니다. 즉, 주야간 IR 차단 필터 전환, 근적외선(NIR) 파장, 저조도 조리개, 그리고 설치 시 마운팅 거리가 고정될지 여부입니다.

주간/야간 촬영 및 적외선 보정

카메라에 기계식 IR 차단 필터 전환 장치가 장착되어 있는 경우, 항상 IR 보정 렌즈를 사용하십시오. 낮에는 스위처가 적외선 차단 필터를 장착하여 센서가 가시광선만 감지하도록 함으로써 색상이 정확하게 표현되도록 하며, 밤에는 필터를 제거하여 센서가 근적외선(NIR) 조명을 이용해 저조도 흑백 이미지를 촬영할 수 있게 합니다. 이 전환 과정 동안 렌즈는 초점 정렬을 유지해야 하며, 그렇지 않으면 스위처가 전환될 때마다 이미지가 흐려집니다.

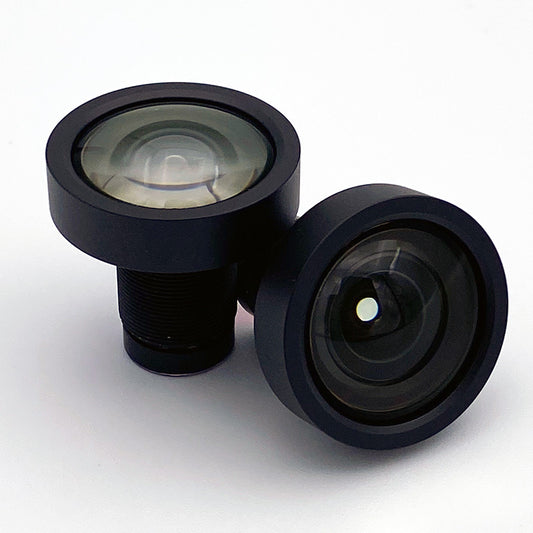

Commonlands stocks IR-corrected M12 lenses for exactly this: the CIL046 4.4mm M12 lens is RGBIR-corrected at F/2.0 for 1/1.7" sensors up to 8MP, and the CIL290 1.9mm M12 fisheye is IR corrected with an optional 660nm IR-cut filter variant for 1/2.7" sensors up to 5MP. Both ship in versions with and without the cut filter installed.

설치 환경에 스위처가 없는 경우(주간 전용 고정 컬러 카메라 또는 야간 전용 고정 NIR 카메라), 표준 비-IR 보정 렌즈로도 충분합니다. 이는 해당 렌즈가 단일 대역에 최적화되어 있어 대역 간 전환이 필요하지 않기 때문입니다. 주야간 겸용 시스템의 벤치 테스트 시에는 단일 조명 조건 하에서 정적인 초점 점검에만 의존하기보다는, 주간(IR-cut) 및 야간(NIR) 상태를 모두 테스트해야 합니다.

850nm 대 940nm 근적외선(NIR) 조명

850nm and 940nm are the two common NIR wavelengths for surveillance, and the choice trades range against covertness. 850nm illuminators produce a faint visible red glow, but most CMOS sensors retain meaningfully more quantum efficiency at 850nm, which means more usable signal and often longer range at the same illuminator power. 940nm is close enough to invisible that most people never notice it, but sensors typically respond less strongly, so image quality or range drops unless the sensor and lens are selected for 940nm.

여기서 렌즈의 역할은 단순히 조명 선택 그 자체보다 더 좁은 범위에 국한됩니다. 즉, 적외선 보정 렌즈는 조명기가 사용하는 근적외선(NIR) 대역 전반에 걸쳐 초점을 유지해야 하며, 렌즈 코팅 및 유리 투과율은 단순히 가정하는 것이 아니라 해당 특정 파장에 맞춰 확인해야 합니다. 850nm에서 성능이 검증된 렌즈라고 해서 940nm에서도 자동으로 동일한 보정 효과를 보이는 것은 아닙니다. 센서 측 양자 효율 비교에 대해서는 ‘850nm 대 940nm’ 가이드를 참조하십시오.

저조도 조리개 선택

A faster lens, meaning a lower F-number, collects more light per unit time at a given exposure and gain setting, which is the main lever for nighttime image quality once illumination power is fixed. The CIL542 12mm C-mount lens ships with an adjustable iris from F/2.8 to F/16, so the same lens runs wide open at night and stops down in daylight for glare control and depth of field. M12 low-light options are fixed at a single aperture set at manufacture; the CIL046 ships at a fixed F/2.0.

Stopping down has its own cost that grows with F-number: diffraction. At 550nm, the Airy disk diameter is roughly 10.7µm at F/8 and 14.8µm at F/11; under 850nm NIR illumination both grow by roughly 1.5 times. That is already 4 to 6 times the 2.5µm pixel pitch of the 25MP 1.1" sensors the CIL542 pairs with, well past the point where the aperture itself limits resolution.

In practice, small-pixel C-mount surveillance lenses hit the diffraction ceiling around F/5.6 to F/8. Stop down for daylight glare and depth of field only as far as that ceiling allows, not to the smallest available aperture. See the low-light lens selection guide.

고정 초점 대 가변 초점

고정 초점 거리 렌즈는 더 간단하고, 더 콤팩트하며, 대개 가격도 저렴한 옵션으로, 설치 전에 장착 거리와 필요한 촬영 범위가 이미 파악되어 있는 경우 실용적인 선택입니다. 고정된 출입구 위에 일정한 높이로 장착된 카메라의 경우, 시운전 후 시야각을 변경해야 할 필요가 거의 없으므로, 고정 렌즈를 사용하면 기계적 조정 과정이 필요 없어지고 잠재적인 고장 요인도 제거됩니다.

가변 초점 렌즈를 사용하면 설치 담당자가 광학 부품을 교체하지 않고도 현장에서 초점 거리와 시야각을 조정할 수 있습니다. 이러한 유연성은 설치 담당자가 지붕이나 전신주에 도착한 후에야 정확한 장착 거리가 확정되거나, 시운전 후 커버리지 요구 사항 자체가 변경될 수 있는 경우에 그 비용을 충분히 상쇄해 줍니다. Commonlands의 현재 M12 및 C-마운트 제품군은 고정 초점 렌즈로 구성되어 있습니다. 자세한 비교 내용은 고정 초점 렌즈와 가변 초점 렌즈 비교 가이드를 참조하십시오.

범위 대 커버리지

광각 렌즈와 망원 렌즈는 서로 다른 문제를 해결하며, 동일한 센서 해상도에서 두 가지 역할을 모두 잘 수행하는 렌즈는 없습니다. 초점 거리가 짧을수록 장면의 폭을 더 넓게 포착하지만, 센서의 픽셀이 더 넓은 장면에 분산되어 특정 피사체에 할당되는 픽셀 수가 줄어듭니다. 반면 초점 거리가 길수록 픽셀이 더 좁은 영역에 집중되어, 전체적인 화각은 줄어들지만 멀리 있는 피사체의 세부 묘사력은 향상됩니다.

커버리지 계획에서 가장 먼 거리에서 설치 대상에 실제로 필요한 세부 표현 수준을 결정한 다음, 그 거리에서 해당 픽셀 밀도를 달성할 수 있도록 초점 거리와 센서 해상도를 설정해야 합니다. 초점 거리를 먼저 정하고 세부 표현이 따라오기를 기대해서는 안 됩니다. 광각 카메라 한 대와 특정 병목 지점을 겨냥한 하나 이상의 장초점 거리 카메라를 조합한 다중 카메라 레이아웃은 이러한 접근 방식의 직접적인 결과입니다. 광각 카메라는 상황 인식을 담당하고, 장초점 거리 카메라는 신원 식별 수준의 세부 정보가 실제로 필요한 영역을 담당합니다.

Traffic and ITS applications

Intersection monitoring, license plate capture, and roadway ITS cameras push both ends of the surveillance envelope at once: long working distance and day/night operation. Plates sit tens of meters from the pole, so the focal length has to concentrate pixels on a target the width of a car, and night capture runs under NIR illumination, so the lens has to hold focus across the visible-to-NIR transition.

The CIL595 35mm IR-corrected C-mount lens is built for that combination: telephoto reach on 1.1" high-resolution sensors, F/1.8 for the night exposure budget, and IR correction so plate focus survives the switch to NIR illumination. Size the exact focal length against your mounting distance with the field of view calculator, and see the ITS lens guide for the full application.

센서 포맷 및 해상도 일치

For rectilinear lenses, the image circle has to cover the sensor diagonal with margin, or the image vignettes at the corners regardless of how well the rest of the specification matches. Fisheye lenses are the exception: a fisheye's circular image is deliberately cropped by the sensor rather than sized to clear the diagonal.

Common surveillance formats run from 1/2.9" to 1/1.7" in compact M12 IP camera modules, and up to 2/3" or 1.1" in higher-resolution C-mount builds. The CIL046 covers up to 1/1.7" at 8MP, the CIL290 fisheye's 5.8mm image circle pairs with 1/2.7" sensors, and the CIL542 covers 1.1" sensors at 25MP with 2.5µm pixel pitch.

렌즈의 분해능은 최소한 센서의 픽셀 피치만큼 정밀해야 합니다. 그렇지 않으면 광학적인 흐림 현상이 제한 요인이 되어, 추가된 메가픽셀이 실제 사용 가능한 디테일을 거의 제공하지 못하게 됩니다. 인접한 두 렌즈의 이미지 서클 등급 사이에서 고민될 경우, 커버리지 측면에서는 더 큰 쪽을 선택하는 것이 더 안전한 기본 원칙이지만, 특정 센서에 대한 분해능 및 CRA 호환성은 가정하지 말고 반드시 확인해야 합니다. 공간 분해능 가이드와 센서 크기 및 렌즈 호환성 가이드를 참조하십시오.

실외용 카메라의 방진·방수 처리

A lens needs its own ingress protection rating only when it is directly exposed to weather rather than sitting behind a sealed camera housing dome or window. Board-level and open-frame designs, where the lens front element faces the environment directly, are where a lens-level rating matters on its own. Commonlands stocks select M12 lenses rated for direct outdoor exposure: the CIL290 is IP67 rated in addition to being IR corrected.
