IMX477과 같은 최대 1/2" 센서용 12.5mm M12 렌즈

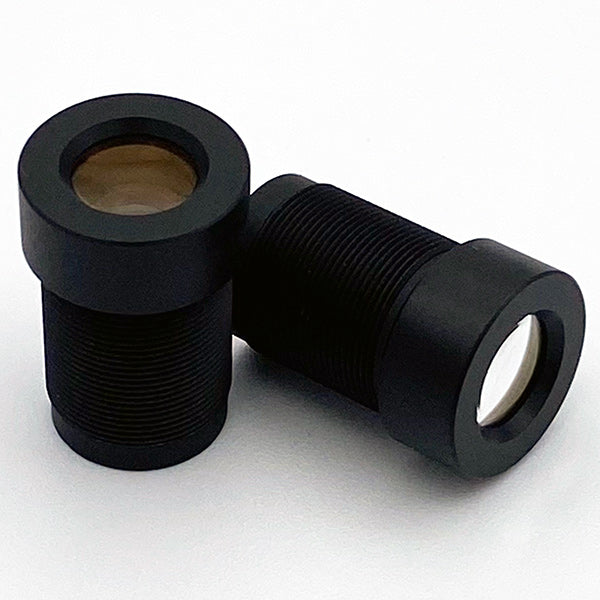

망원 12mm M12 렌즈
재고 있음. 태평양 표준시(PST) 기준 오후 12시 이전에 주문하시면 당일 발송됩니다.
렌즈 기능
고해상도
높은 선명도가 요구되는 용도에 적합한 비용 효율적인 3MP+ 렌즈입니다.
광학 및 기계 사양 테이블
| 렌즈 파라미터 | 성능 상세 정보 |
|---|---|
| 부품 번호 | CIL125 |
| EFL | 12.5 |
| F# | 2.4, 3.6, 8.0 |
| 해상도 | F/2.4: 12MP, 1.55μm F/3.6: 8MP, 1.85μm F/8.0: 3MP, 3μm |
| 시야각 | 35° @ 7.9mm. 사용 중인 센서의 시야각(FoV)을 계산하세요. |
| 이미지 서클 | 8.0mm |
| 왜곡 | -1.4% 레크틸린. |
| 무게 | 7g |
| IR 컷오프 필터 | 부품 번호(포함): CIL125-F2.4-M12A650, CIL125-F3.6-M12A650, CIL125-F8.0-M12A650 부품 번호(미포함): CIL125-F2.4-M12ANIR, CIL125-F3.6-M12ANIR, CIL125-F8.0-M12ANIR |
| 구조 | 하이브리드 유리/플라스틱 |
기계적 변형들
| 변형 | 설명 |
|---|---|
| M12A | 보호 등급 없음, 렌즈 1의 표면 1에 BBAR 코팅, AL6061 캡+배럴 |
기계 레이아웃
카메라 기계적 호환성 표*
| 카메라/마운트 | 호환성 |
|---|---|
| 커먼랜즈 CLA024 | CLA024 |
| e-con Systems S-Mount | 높이 10mm-15mm 마운트 |
| Allied Vision Alvium S-Mount | 예 |
| FLIR Blackfly S 보드 | 예 |
| iDS uEye XLS | 예 |
| The Imaging Source M12 | 예 |
| Basler Dart S-마운트 | 예 |
*카메라 제조업체에서 제공하는 표준 M12x0.5 렌즈 마운트를 전제로 한 기계적 호환성입니다. 광학 호환성은 별도로 확인하시기 바랍니다.
자주 묻는 질문
CIL125 12mm M12 렌즈는 어떤 센서를 지원하나요?
CIL125은 최대 1/2인치 규격의 센서를 지원합니다. F/2.4에서는 1.55μm 픽셀 피치로 12MP를, F/3.6에서는 1.85μm 픽셀 피치로 8MP를, F/8.0에서는 3μm 픽셀 피치로 3MP를 구현합니다. 8.0mm의 이미지 서클은 1/2인치 센서를 여유 있게 커버합니다.
CIL125의 F/2.4, F/3.6, F/8.0 모델 간의 차이점은 무엇인가요?
세 가지 버전 모두 동일한 12.5mm 광학 설계를 사용합니다. F/2.4 버전은 가장 많은 빛을 받아들여 12MP의 해상도를 제공하며, F/3.6 버전은 8MP로 중간 수준을, F/8.0 버전은 3MP로 가장 깊은 피사계 심도를 제공합니다. Commonlands 피사계 심도 계산기를 사용하여 이 세 버전을 비교해 보세요.
CIL125 망원 M12 렌즈의 왜곡은 어느 정도인가요?
CIL125은 35° 시야 범위 전반에 걸쳐 왜곡을 -1.4%의 정선형 수준으로 유지합니다. 이는 차량 번호판 인식, 검사 및 측정 작업에 충분히 낮은 수치입니다.
CIL125는 라즈베리 파이 HQ 카메라와 호환되나요?
네, CIL125는 M12 마운트를 통해 라즈베리 파이 HQ 카메라와 호환됩니다. F/2.4 모델은 IMX477 센서의 12MP 해상도를 모두 구현합니다.
CIL125 망원 M12 렌즈는 미국에서 배송되나요?
네, 재고가 있는 CIL125 렌즈는 태평양 표준시(PST) 기준 오후 12시 이전에 주문하신 경우 캘리포니아주 샌디에이고에서 당일 발송됩니다.
CIL125과 기계적으로 호환되는 카메라는 무엇입니까?
CIL125는 FLIR Blackfly S, Allied Vision Alvium, iDS uEye XLS, The Imaging Source M12, Basler Dart 및 e-con Systems 보드와 기계적으로 호환됩니다. 또한 Commonlands CLA024 홀더 및 기타 호환 가능한 마운트와 함께 사용할 수 있습니다.
