머신 비전 시스템용 M12 마운트 렌즈
M12 렌즈( S-마운트 또는 보드 마운트 렌즈라고도 함) 는 임베디드 카메라 및 컴퓨터 비전 애플리케이션을 위해 설계된 소형 나사산 광학 장치입니다. 이 소형 렌즈는 M12 × 0.5mm 나사 피치를 사용하며, 크기와 무게 제약이 중요한 로봇 공학, 드론, 보안 카메라 및 자율주행 차량 분야에서 사실상의 표준으로 자리 잡고 있습니다. 최신 M12 렌즈는 크기와 무게가 훨씬 작은 패키지임에도 불구하고, 많은 대형 C-마운트 렌즈에 필적하는 광학 성능을 제공합니다.
Commonlands는 0.8mm 초광각 피쉬아이 설계(최대 226° DFOV)부터 100mm 망원 (5° DFOV)에 이르기까지 80종 이상의 M12 광학 설계를 보유하고 있습니다. 지원하는 센서 포맷은 1/6"에서 1/1.6"까지이며, 최대 20메가픽셀의 해상도를 지원합니다. 커먼랜즈 렌즈는 출하 전 MTF 테스트를 거치며, 요청 시 테스트 데이터를 제공해 드립니다.
어떤 CMOS 센서가 M12 렌즈와 호환되나요?
M12 렌즈는 Sony IMX, OmniVision OV 및 onsemi AR 제품군의 CMOS 센서와 호환됩니다. 호환성을 확인하려면 다음 세 가지 요소를 검증해야 합니다. 렌즈의 화각이 센서의 대각선 길이를 초과해야 하고, 컬러 센서의 경우 주광선 각도(CRA)가 일치해야 하며, 후초점 거리가 사용 중인 PCB 적층 높이와 호환되어야 합니다.
각 센서 페이지에는 권장 렌즈 목록과 함께 계산된 화각, 포맷 치수, CRA 참고 사항이 기재되어 있습니다. 두 가지 대표적인 조합은 다음과 같습니다. 라즈베리 파이 HQ 카메라에 탑재된 12.3MP 소니 IMX477 센서는 당사의 저왜곡 8mm M12 렌즈와 자연스럽게 어울리며, IMX678은 저조도 보안 카메라용으로 설계된 8.3MP 1/1.8" Starvis 2 센서입니다.
M12 렌즈 vs C-마운트 렌즈 vs CS-마운트 렌즈
M12 렌즈는 직경 12mm, 피치 0.5mm의 나사산을 사용하며, 표준화된 플랜지 거리는 없습니다. C-마운트 렌즈는 직경 1인치(25.4mm), 32 TPI 나사산을 사용하며 플랜지 거리는 17.526mm입니다. CS-마운트는 동일한 나사산을 사용하지만 플랜지 거리는 12.526mm입니다. M12 렌즈의 무게는 3~15g인 반면, C-마운트 렌즈는 50~200g이므로 크기, 무게 및 비용을 우선시할 때 M12 렌즈가 선호됩니다. M12 × 0.5 나사산 자체만 표준화되어 있으며, 배럴 직경, 길이 및 렌즈 홀더 높이는 설계에 따라 다르므로, 하우징을 최종 확정하기 전에 렌즈 도면을 참고하여 마운트 치수를 반드시 확인하십시오.
| 사양 | M12 / S-마운트 | C-마운트 | CS 마운트 |
|---|---|---|---|
| 스레드 | M12 × 0.5mm | 1인치 × 32 TPI | 1인치 × 32 TPI |
| 플랜지 간격 | 변수 | 17.526mm | 12.526mm |
| 무게 | 3–15g | 50–200g | 50–150g |
| 가장 적합한 대상 | 로봇공학, 드론, 임베디드 | 산업 검사 | 소형 산업용 |
맞춤형 M12 렌즈 설계 및 제조
샌디에이고 엔지니어링 팀은 맞춤형 광학 설계부터 대량 생산에 이르기까지 포 괄 적인 서비스를 제공합니다. 선택 가능한 옵션으로는 특정 초점 거리, F-값, IR 필터 파장(650nm, 850nm, 940nm 대역통과), IP67/IP69K 방진·방수 등급에 맞는 배럴 치수, 센서별 CRA 최적화 등이 있습니다. 월간 대량 생산 능력은 10,000대 이상입니다. 센서 데이터시트와 요구 사항을 준비하여 엔지니어링 팀에 문의해 주십시오.
M12 보드 카메라 렌즈의 적용 분야
M12 렌즈는 농업용 드론 및 자율 주행 로봇(AMR), ADAS 운전자 모니터링, 의료용 내시경, 소매 분석, 산업용 바코드 스캐닝, 보안용 IP 카메라 등에 사용됩니다. 컴팩트한 폼 팩터 덕분에 C-마운트 광학 장치가 물리적으로 장착될 수 없는 공간이 제한된 인클로저에도 통합할 수 있습니다. 보안 및 CCTV 카메라의 경우, 초점 거리를 촬영 범위에 맞춰 선택하십시오. 광역 모니터링에는 4mm, 일반 감시에는 6mm, 장거리 세부 촬영에는 12mm를 사용하십시오.
머신 비전 측정을 위한 저왜곡 M12 렌즈

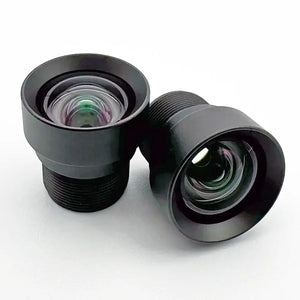

For precision measurement, barcode reading, and inspection applications where geometric accuracy is critical, low distortion M12 lenses deliver <1% barrel distortion without software correction. Our zero-distortion 6mm M12 lens and IP67-rated low distortion model are designed specifically for dimensional measurement in industrial automation. For applications requiring weather sealing, IP67 M12 lenses eliminate protective windows that would degrade optical performance.
용도에 맞는 S-마운트 렌즈를 선택하는 방법
M12 렌즈 선정에는 시야각, 해상도(MTF), 기계적 호환성이라는 세 가지 결정 요소가 있습니다. 이 세 가지를 적절히 선정하면 나머지 사양(F값, IR 필터링, 밀봉)은 사용 환경에 따라 자연스럽게 결정됩니다. 아래 설명에서는 각 매개변수와 임베디드 시스템에서 가장 중요한 상호 절충점에 대해 다룹니다.
시야각 및 초점 거리 고려 사항
- 시야각(FOV) 요구 사항 초점 거리는 렌즈가 포착하는 장면의 범위를 결정합니다. 짧은 초점 거리는 모바일 로봇이 상황 인식을 위해 필요한 넓은 시야를 제공하며, 긴 초점 거리는 원거리에서 검사를 수행할 때 미세한 세부 사항을 선명하게 포착합니다. 광각 M12 렌즈는 일반적으로 배럴 왜곡이 더 많이 발생하지만, 이는 소프트웨어를 통해 보정하거나 왜곡이 적은 설계를 통해 아예 방지할 수 있습니다. 망원 S-마운트 렌즈는 좁은 시야 범위 내에서 기하학적 정확도를 유지합니다. 당사의 FOV 계산기를 사용하여 왜곡을 포함한 정확한 시야 범위를 모델링해 보십시오.
- 피사계 심도(DOF) 최적화 피사계 심도란적절하게 선명하게 표현되는 거리 범위를 말합니다. f-값이 높을수록 피사계 심도는 넓어지지만 광량도 줄어들게 되는데, 이는 조명이 변동이 심한 환경에서 작동하는 보드 카메라에 있어 실질적인 제약 요소입니다. 고정 초점 M12 모듈은 재초점 조정을 피하기 위해 넉넉한 피사계 심도에 의존하므로, 작업 거리가 변동하는 경우, 명목상의 거리뿐만 아니라 양쪽 극한 거리에서도 선명도를 확인해야 합니다. 당사의 피사계 심도 계산기는 허용 가능한 흐림 정도를 추정할 때 픽셀 피치를 고려합니다.
- 센서 포맷 호환성 렌즈의 이미지 서클은 센서의 대각선 길이와 같거나 더 커야 하며, 그렇지 않으면 모서리에 비네팅 현상이 발생합니다. 필요 이상으로 큰 이미지 서클은 광학적으로 무해합니다. 센서는 보정이 잘 된 화각의 중심부만 샘플링하기 때문입니다. 사용하지도 않을 크기, 무게, 렌즈 소재에 비용을 지불하게 되므로, 포맷에 맞는 렌즈가 대개 비용 면에서 유리합니다. 1/2.3"에 최적화된 S-마운트 렌즈는 1/3" 센서에서도 잘 작동하지만, 그 반대의 경우 모서리가 어둡게 나옵니다. 당사의 초점 거리 계산기는 센서 포맷을 기준으로 목표 시야각(FOV)을 구현하는 초점 거리를 산출해 줍니다.
광학 성능 사양
- 해상도 및 MTF 성능 변조 전달 함수(MTF)는 렌즈가 각 공간 주파수에서 얼마나 많은 콘트라스트를 유지하는지를 나타냅니다. 이는 렌즈 선명도를 측정하는 표준 지표입니다. 머신 비전 분야의 일반적인 벤치마크는 센서의 나이퀴스트 주파수(1 / (2 × 픽셀 피치))에서 대략 20% 이상의 MTF를 유지하는 것입니다. 이 수치 미만일 경우, 센서보다는 렌즈가 시스템 해상도를 제한하게 됩니다. 픽셀 크기가 한계가 되면 MTF를 과도하게 지정하는 것은 눈에 띄는 이점 없이 비용만 증가시키므로, 실제로 사용하는 센서에 맞춰 렌즈를 선택해야 합니다. Commonlands는 요청 시 측정된 MTF 데이터를 제공합니다.
- F값과 광량 수집 F값은광량 수집량을 결정합니다. 이미지 평면의 조도는 1/N²에 비례하므로, F1.4 렌즈는 F2.0 렌즈보다 약 두 배 많은 빛을 받아들입니다. 밝은 조리개(F1.4–F2.0)는 저조도 환경에서 신호 대 잡음비를 높여주고, 모션 블러를 줄여주는 짧은 노출 시간을 가능하게 하지만, 일반적으로 화면 가장자리에서 더 많은 수차 현상이 나타나고 피사계 심도가 얕아집니다. 피사체가 충분히 밝고 속도보다 구도나 형태가 더 중요하다면, F2.8 전후의 중간 조리개를 선택하는 것이 종종 더 나은 절충안입니다.
- CRA(Chief Ray Angle) 일치 CMOS 센서는 각 포토다이오드 위에 마이크로 렌즈를 배치하며, 이 렌즈는 센서 가장자리 쪽으로 갈수록 증가하는 광선 입사각에 맞춰 조정됩니다. 렌즈의 CRA가 센서의 마이크로 렌즈 설계와 너무 많이 어긋날 경우, 축외 광선이 포토다이오드를 부분적으로 빗나가며 파장에 따라 달라지는 쉐이딩 현상, 즉 후처리에서 제거하기 어려운 분홍빛-초록빛 모서리 색조를 유발합니다. 렌즈의 CRA를 센서의 공시된 곡선과 몇 도 이내로 유지하십시오. 많은 센서 제조업체는 약 5° 이내로 유지할 것을 권장합니다. OV9281 및 AR0234와 같은 글로벌 셔터 머신 비전 센서는 데이터시트에 CRA 곡선을 공개하고 있습니다. 최종 결정 전에 이를 렌즈의 CRA 그래프와 비교하십시오.
환경적 및 기계적 요인
- 방진·방수 등급 요건 IP67 등급의 M12 렌즈는 배럴 부분이 밀폐되어 있어, 밀폐되지 않은 렌즈의 경우 실외에서 반드시 필요했던 보호 창을 제거할 수 있습니다. 이 두 개의 공기-유리 접촉면을 제거함으로써 미광이 줄어들고 명암비가 향상되며, 밀봉된 배럴은 습한 환경에서 온도 변화로 인해 발생하는 내부 결로 현상을 방지합니다. 실외 또는 세척이 필요한 용도의 경우, 밀봉형 렌즈를 지정하거나 고품질 보호창 설치 비용을 예산에 반영해야 합니다. 온도가 제어되는 실내 환경에서는 표준 배럴을 사용하여 비용을 절감할 수 있습니다.
- 열 안정성 고려 사항 광학 유리는 열팽창 계수가 낮고 dn/dT 값도 낮기 때문에, 올글라스 M12 설계는 −40°C에서 +85°C에 이르는 온도 범위에서 초점을 잘 유지하며, 많은 제품이 의도적으로 무열화 처리되어 있습니다. 유리-플라스틱 하이브리드 S-마운트 설계는 비용이 저렴하지만, 광학 플라스틱은 팽창률이 더 크고 열에 따라 굴절률이 더 빠르게 변하기 때문에 온도에 따라 초점이 이동합니다. 온도 변동이 큰 실외용 보드 카메라의 경우 전 유리 구조를 지정해야 하며, 온도가 제어되는 실내 시스템의 경우 하이브리드 설계가 비용 최적화를 위한 합리적인 선택입니다.
침투 방지형 M12 렌즈

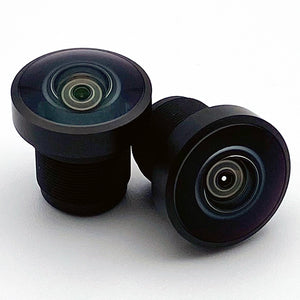

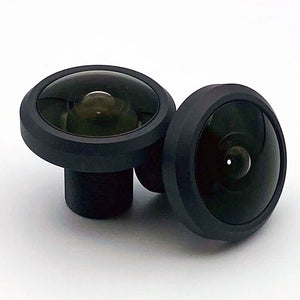

피쉬아이 M12 렌즈

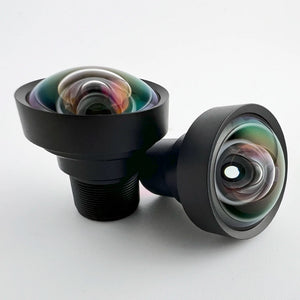

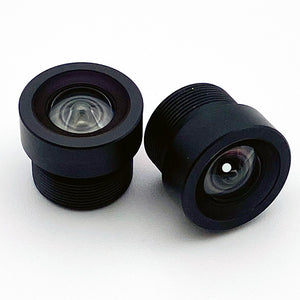

광각 저왜곡 M12 렌즈

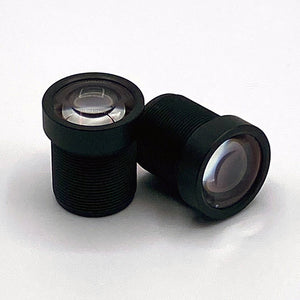

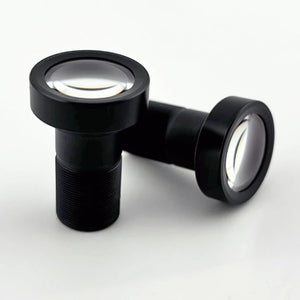

망원 M12 렌즈
카메라 모듈 조립
종합적인 이미징 솔루션이 필요하신가요? Commonlands는 M12 렌즈, 센서 보드, 케이블 및 하우징을 하나의 유닛으로 통합하고 테스트를 거친 완전한 카메라 모듈 조립 서비스를 제공합니다. 이를 통해 공급망의 복잡성을 줄이고 양산까지의 시간을 단축할 수 있습니다.
