IMX678과 같은 1000만 화소 1/1.7인치 주야간용 카메라용 25mm 적외선 보정 M12 렌즈
IR 보정 25mm M12 렌즈

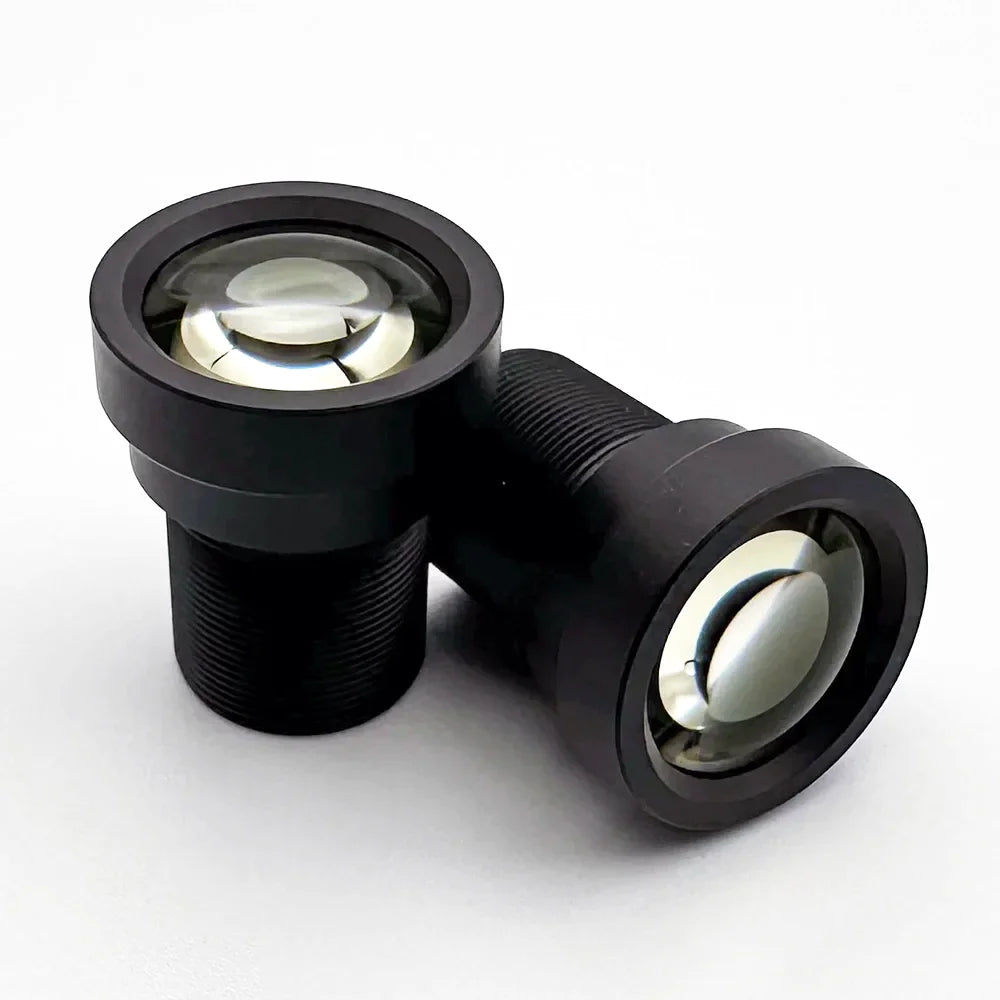

CIL250은 최대 1/1.7인치 800만 화소 센서용 25mm M12 렌즈(S-마운트 렌즈)입니다. 이 렌즈는 적외선 보정 기능이 적용되었으며, 조리개 값은 F/2.0이고, 30mm TTL의 컴팩트한 디자인을 갖추고 있습니다. 입사동 위치는 9.9mm입니다.
재고 있음 — 태평양 표준시 기준 오후 12시 이전에 주문하시면 당일 발송됩니다
렌즈 기능
망원 화각
25mm의 긴 EFL은 머신 비전 및 망원 애플리케이션에 적합합니다.
광학 및 기계 사양 테이블
| 렌즈 파라미터 | 성능 상세 정보 |
|---|---|
| 부품 번호 | CIL250 |
| EFL | 25.0 |
| F# | 2.0 |
| 해상도 | 8MP-10MP |
| 시야각 | 20° @ 8.8mm — 센서의 시야각(FoV) 계산하기 |
| 이미지 서클 | 9.4mm |
| 왜곡 | <3% |
| 무게 | 6g |
| IR 컷오프 필터 | 부품 번호(부속품 포함): CIL250-F2.0-M12A650; 부품 번호(부속품 미포함): CIL250-F2.0-M12ANIR |
| 구조 | All-Glass |
기계적 변형들
| 변형 | 설명 |
|---|---|
| M12A | 보호 등급 없음, 렌즈 1의 표면 1에 BBAR 코팅, AL6061 캡+배럴 |
기계 레이아웃
카메라 기계적 호환성 표*
| 카메라/마운트 | 호환성 |
|---|---|
| e-con Systems / 표준 S-Mount | 13mm-15mm 높이 홀더 |
| Allied Vision Alvium S-Mount | 예 |
| FLIR Blackfly S 보드 | 예 |
| iDS uEye LE | Rev1.1: 예, Rev1.2: 예 |
| The Imaging Source M12 | 예 |
| D3 카메라 모듈 | D3 Engineering에 문의하십시오. |
*카메라 제조업체에서 제공하는 표준 M12x0.5 렌즈 마운트를 전제로 한 기계적 호환성입니다. 광학 호환성은 별도로 확인하시기 바랍니다.
자주 묻는 질문
CIL250 25mm M12 렌즈에서 ‘IR 보정’이란 무엇을 의미하나요?
가시광선 영역부터 850nm 근적외선 영역까지 선명하게 초점을 유지합니다. 야간에 적외선 조명을 사용하는 주야간용 카메라는 기계적 조정이 필요하지 않으며, 이것이 바로 적외선 보정의 핵심입니다.
25mm CIL250 S-마운트 렌즈와 호환되는 센서는 무엇인가요?
CIL250은 9.4mm 이미지 서클 내의 Sony IMX678, OmniVision OX05B1S 및 이와 유사한 센서를 포함하여 최대 1,000만 화소(10MP)의 1/1.7인치 센서에 호환됩니다.
CIL250 25mm M12 렌즈를 차량 번호판 인식에 사용할 수 있나요?
네. 25mm 초점 거리는 20도의 시야각을 제공하며, 번호판 크기와 센서 해상도에 따라 10~30미터 거리에서 번호판 인식에 적합합니다. 또한 적외선 보정 기능은 850nm 조명을 사용해 야간 촬영 시에도 유용합니다.
일반 M12 렌즈와 적외선 보정 M12 렌즈의 차이점은 무엇인가요?
일반 M12 렌즈는 가시광선에만 최적화되어 있습니다. 적외선 보정 M12 렌즈는 가시광선부터 850nm 근적외선(NIR) 영역까지 초점 위치를 일관되게 유지하며, 이는 주야간 보안 카메라, 농업용 NDVI 이미징 및 기타 근적외선(NIR) 시스템에서 중요한 역할을 합니다.
CIL250 25mm M12 렌즈는 미국에서 배송되나요?
네. Commonlands는 태평양 표준시 기준 오후 12시 이전에 접수된 주문에 대해, 재고가 있는 모든 렌즈를 캘리포니아주 샌디에이고에서 당일 발송합니다.
CIL250 모델에 대량 구매 할인이 적용되나요?
네. 100개 이상 주문 시 대량 구매 가격에 대해서는 Commonlands로 문의해 주십시오. 생산 물량은 로트별 추적 관리와 일정한 납기 기간을 준수하여 배송됩니다.
