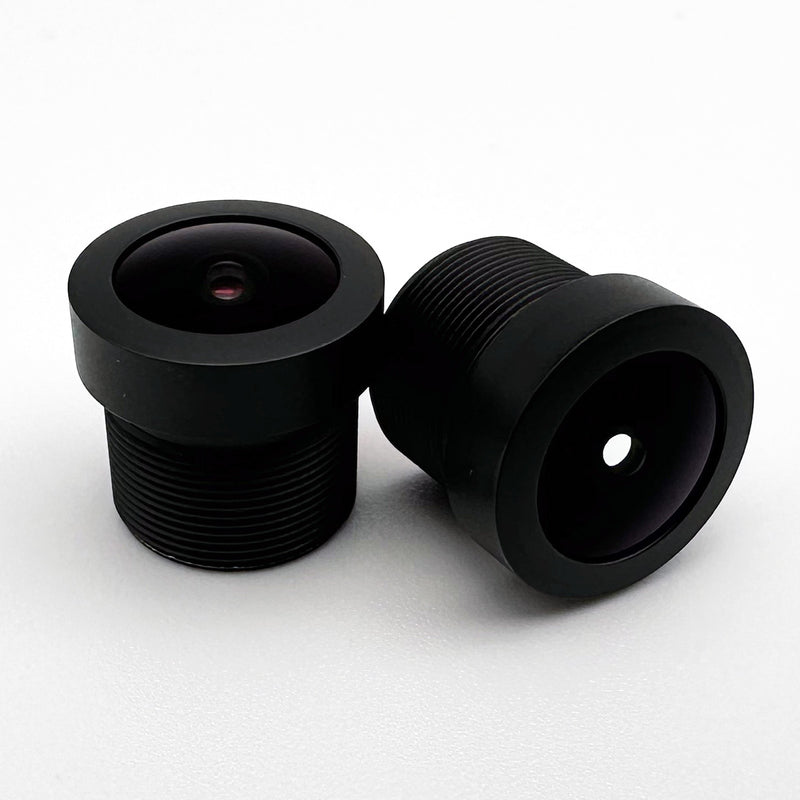

AR0230과 같은 최대 1/2.7" 센서용 소형 IP69K 광각 2.8mm M12 렌즈
광각 2.8mm M12 렌즈
재고 있음 — 태평양 표준시 기준 오후 12시 이전에 주문하시면 당일 발송됩니다
렌즈 기능
소형 폼 팩터
A short 17.7mm total track length and weight of 3.7g is ideal for robotics.
미광 최적화
고도로 최적화된 디자인으로 탁월한 HDR 성능을 제공합니다.
광학 및 기계 사양 테이블
| 렌즈 파라미터 | 성능 상세 정보 |
|---|---|
| 부품 번호 | CIL329 |
| EFL | 2.8 |
| F# | 2.0 |
| 해상도 | 3MP, 2.2μm |
| 시야각 | 155° @ 6.5mm image circle — Calculate FoV for your sensor |
| 이미지 서클 | 6.8mm |
| 왜곡 | -13% F-Θ |
| 무게 | 5g |
| IR 컷오프 필터 | P/N (필터 포함): CIL329-F2.0-M12A650 P/N (필터 미포함): CIL329-F2.0-M12ANIR |
| 구조 | 알루미늄 배럴을 사용한 전면 유리 |
기계적 변형들
| 변형 | 설명 |
|---|---|
| M12A | IP67, 렌즈 1 표면 1에 BBAR 코팅, AL6061 캡+배럴 |
기계 레이아웃
카메라 기계적 호환성 표*
| 카메라/마운트 | 호환성 |
|---|---|
| 커먼랜즈 CLA021 | 예 |
| e-con Systems S-Mount | 9mm-12mm 높이 홀더 |
| Allied Vision Alvium S-Mount | 아니요 |
| FLIR Blackfly S 보드 | 아니요 |
| iDS uEye LE | 아니요 |
| The Imaging Source M12 | Please inquire to TIS |
| Basler Dart S-마운트 | Please submit Inquiry to Basler |
*카메라 제조업체에서 제공하는 표준 M12x0.5 렌즈 마운트를 전제로 한 기계적 호환성입니다. 광학 호환성은 별도로 확인하시기 바랍니다.
자주 묻는 질문
What sensors does the CIL329 2.8mm M12 lens support?
The CIL329 supports 1/2.5 inch and 1/2.7 inch sensors including the ON Semiconductor AR0230. It resolves 3MP at 2.2µm pixel pitch across a 6.8mm image circle.
What is the IP rating of the CIL329?
The CIL329 is IP69K rated. That standard handles high-pressure hot water jets and steam cleaning, and the M12A barrel also carries IP67 sealing with BBAR coating.
How wide is the field of view on the CIL329?
The CIL329 gives 155° field of view at the 6.5mm image circle. That is wide enough for surround-view automotive cameras, security monitoring, and robotics navigation without moving all the way to a fisheye lens.
Is the CIL329 optimized for HDR sensors?
Yes. The CIL329 uses a stray-light optimized optical design that helps HDR sensors like the AR0230 by reducing internal reflections that cut dynamic range.
Which cameras are compatible with the CIL329 M12 lens?
The CIL329 is mechanically compatible with the Commonlands CLA021 holder with a 9-12mm tall mount and with iDS uEye LE cameras. Allied Vision Alvium, FLIR Blackfly S, and The Imaging Source boards are not compatible, and Basler Dart compatibility should be confirmed with Basler.
Does the CIL329 ship same day from the US?
네. Commonlands는 태평양 표준시 기준 오후 12시 이전에 접수된 주문에 대해, 재고가 있는 모든 렌즈를 캘리포니아주 샌디에이고에서 당일 발송합니다.
