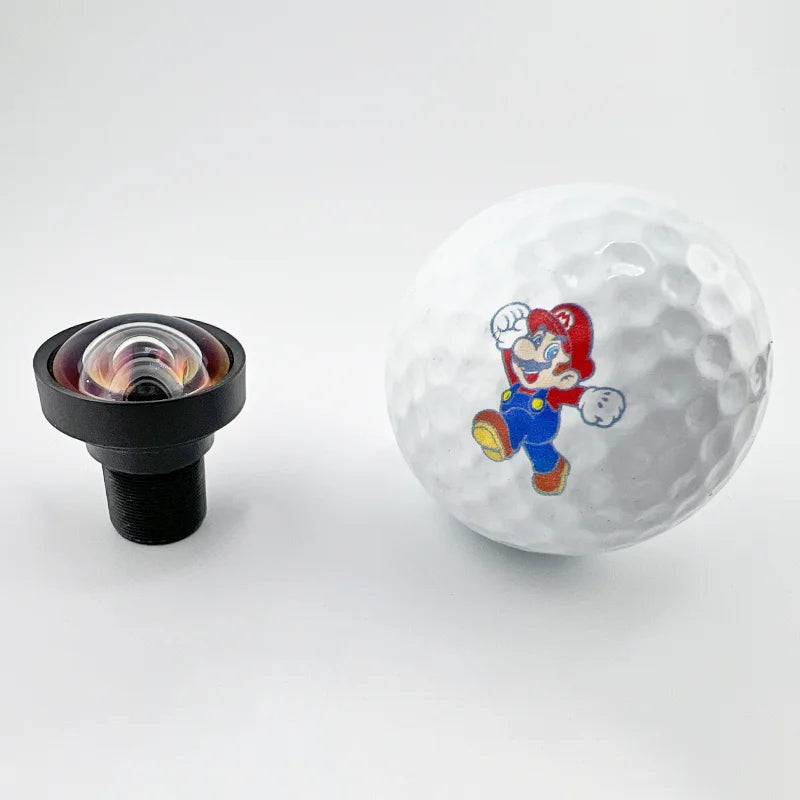

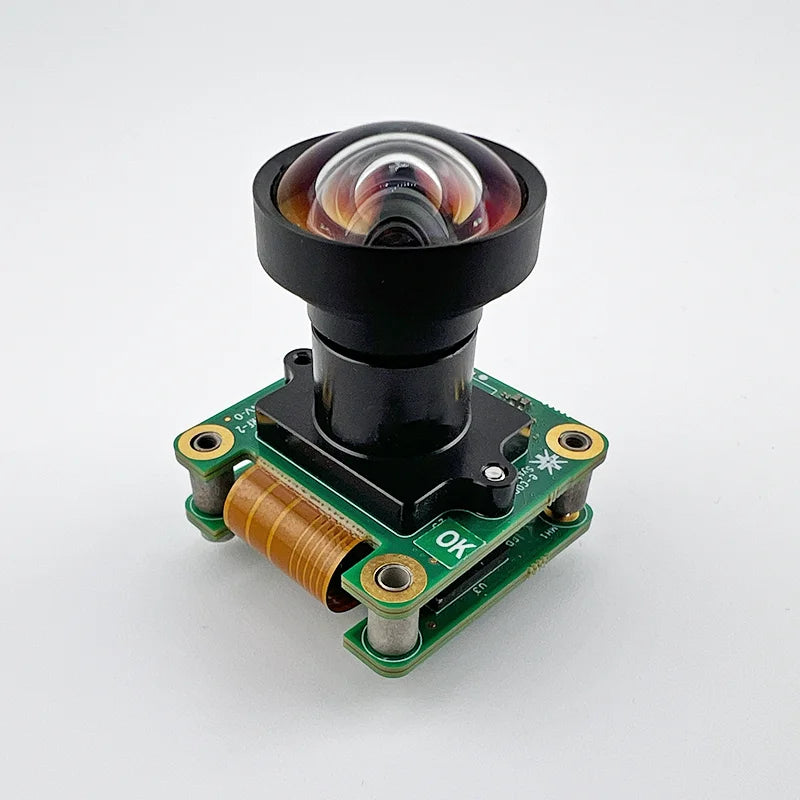

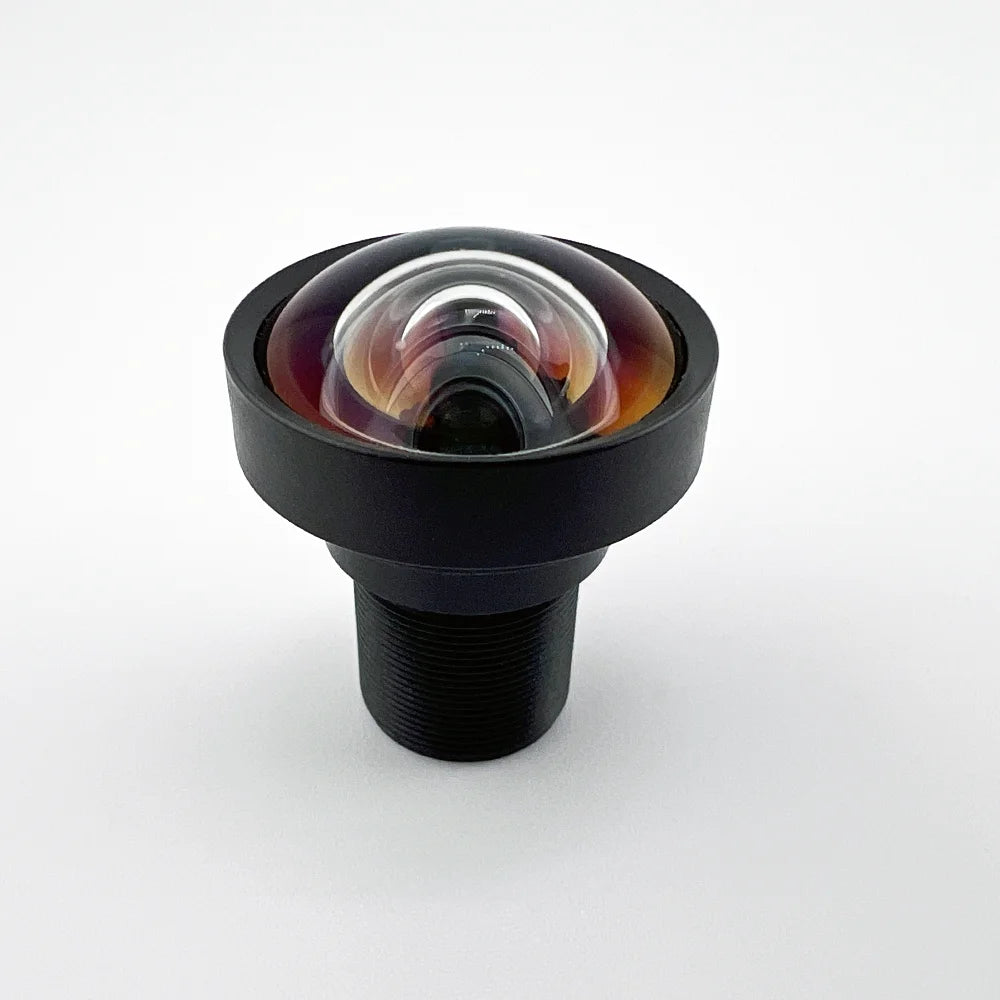

IMX678 및 IMX334와 같은 최대 6MP 1/1.7" 센서용 왜곡 없는 4mm M12 렌즈
왜곡 없는 4.2mm M12 렌즈
재고 있음. 태평양 표준시(PST) 기준 오후 12시 이전에 주문하시면 당일 발송됩니다.
렌즈 기능
대형 포맷
1/1.7인치 이상 센서용 8.8mm 이미지 서클
광학 및 기계 사양 테이블
| 렌즈 파라미터 | 성능 상세 정보 |
|---|---|
| 부품 번호 | CIL042 |
| EFL | 4.2 |
| F# | 1.9 |
| 해상도 | 5~6MP, 3μm |
| 시야각 | 97° @ 9.3mm 화각. 사용 중인 센서에 맞는 시야각(FoV)을 계산하세요. |
| 이미지 서클 | 설계 사양 8.8mm, 최대 9.8mm |
| 왜곡 | -0.7% TV (4:3) @9.3mm |
| 무게 | 8.7g |
| IR 컷오프 필터 | P/N (포함): CIL042-F1.9-M12A650 P/N (미포함): CIL042-F1.9-M12ANIR |
| 구조 | 4G4P |
기계적 변형들
| 변형 | 설명 |
|---|---|
| M12A | 비침투 보호, 렌즈 1 표면 1의 BBAR, AL6061 배럴 |
기계 레이아웃
카메라 기계적 호환성 표*
| 카메라/마운트 | 호환성 |
|---|---|
| 커먼랜즈 CLA024 | CLA024 |
| e-con Systems S-Mount | 8mm-13mm 높이 M12 홈더 |
| Allied Vision Alvium S-Mount | 예 |
| FLIR Blackfly S 보드 | 예 |
| iDS uEye LE | 예 |
| The Imaging Source M12 | Rev1.1: 예, Rev1.2: PN이 C-NO로 끝나야 함 |
| Basler Dart S-마운트 | 예 |
*카메라 제조업체에서 제공하는 표준 M12x0.5 렌즈 마운트를 전제로 한 기계적 호환성입니다. 광학 호환성은 별도로 확인하시기 바랍니다.
자주 묻는 질문
CIL042 무왜곡 4mm M12 렌즈와 호환되는 센서는 무엇인가요?
CIL042는 소니 IMX678, 소니 IMX334, ON Semi AR0822, 소니 IMX226을 포함한 1/1.7인치 및 1/1.6인치 센서를 지원합니다. 8.8mm(최대 9.8mm)로 설계된 이 제품의 이미지 서클은 해당 포맷을 여유 있게 커버합니다.
CIL042는 다른 4mm M12 렌즈에 비해 왜곡이 어느 정도인가요?
CIL042는 9.3mm 이미지 서클 전반에 걸쳐 4:3 비율에서 -0.7%의 TV 왜곡을 보입니다. 이는 4mm M12 렌즈에서 일반적으로 나타나는 3~5%의 왜곡보다 훨씬 낮은 수치이므로, 많은 머신 비전 시스템에서 보정 과정을 생략할 수 있습니다.
CIL042에는 어떤 조리개 옵션이 있나요?
CIL042는 F/1.9, F/2.6, F/4.0의 세 가지 고정 조리개 버전으로 출시됩니다. 최대 광량을 원한다면 F/1.9를, 중간 수준의 성능을 원한다면 F/2.6을, 그리고 속도보다 피사계 심도가 더 중요할 때는 F/4.0을 선택해야 합니다. Commonlands 피사계 심도 계산기를 통해 각 버전을 비교해 볼 수 있습니다.
CIL042는 FLIR Blackfly S 카메라와 호환되나요?
네. CIL042는 표준 M12x0.5 마운트를 사용하는 FLIR Blackfly S 보드 레벨 카메라와 기계적으로 호환됩니다. 또한 Allied Vision Alvium, iDS uEye LE, The Imaging Source M12 및 Basler Dart S-Mount 카메라에도 장착할 수 있습니다.
CIL042 4mm M12 렌즈는 미국에서 당일 발송되나요?
네. 재고가 있는 모든 CIL042 모델은 태평양 표준시(PST) 기준 오후 12시 이전에 주문하시면 캘리포니아주 샌디에이고에서 당일 발송됩니다. Commonlands는 현재 미국 전역에 걸쳐 모든 모델을 합쳐 400대 이상의 재고를 보유하고 있습니다.
CIL042의 이미지 서클은 얼마이며, 1/1.6인치 센서를 커버하나요?
CIL042의 설계 화각은 8.8mm이며, 최대 화각은 9.8mm입니다. 이 화각 범위는 1/1.7인치 센서를 완벽하게 지원하며, AR0822 및 IMX226과 같은 1/1.6인치 포맷까지 커버합니다. Commonlands 시야각 계산기를 사용하여 시야각을 계산할 수 있습니다.
