Professional optics for automated optical inspection and robotics. High-resolution M12 and C-mount designs with documented optical performance at their specified working distances.

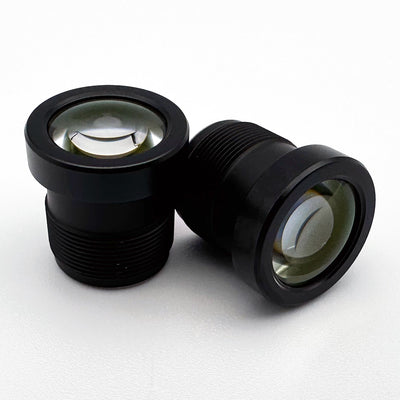

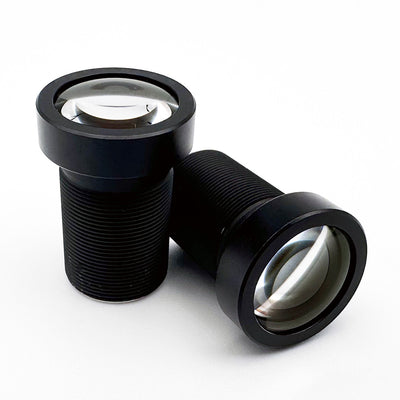

Need a compact lens for board-level or embedded vision? Browse the M12 lens collection, which spans wide-angle to telephoto focal lengths, including finite-conjugate designs built for short working distances such as the Telephoto 14.2mm M12 Lens (CIL142, 14.4mm EFL) and the CIL121 21.8mm M12 lens.
MTF characterization quantifies the contrast a lens transmits across the image field. Engineers evaluate MTF at multiple field positions to confirm resolution holds from center to corner, critical for reliable defect detection.
생산 라인에서는 다양한 조건에서도 예측 가능한 광학 성능이 필요합니다. 당사의 시야각 계산기를 사용하여 사용 중인 센서와 작업 거리 요구 사항에 맞는 최적의 초점 거리를 확인하십시오.
C-mount designs have room for more elements and a larger clear aperture, which gives a designer more freedom to flatten the field on a large sensor. Corner MTF follows the prescription and the design target, not the mount diameter or the element count: an M12 design can be complex and well corrected, and a C-mount lens can be poorly corrected.
표준화된 17.526mm 플랜지 간격 덕분에 교환식 렌즈를 활용한 유연한 시스템 설계가 가능합니다. 필요한 피사계 심도를 계산하여 3차원 검사 응용 분야에 적합한 초점 범위를 확보하십시오.
인더스트리 4.0 애플리케이션을 위한 고해상도 광학 장치
M12 lenses are smaller and lighter than C-mount alternatives, which matters for embedded vision and robotics. The M12x0.5 thread is standardized in diameter and pitch, so lenses and holders interchange, but retention under vibration depends on holder height, thread fit, locking torque, the barrel shoulder, and any thread-locking compound rather than on the standard itself.
Board-level integration benefits from M12's compact threaded-barrel design. With no fixed flange standard, back focus is set by thread depth, so the sensor can sit as close as the design allows. Total track length still follows the optical prescription, the back focal length it needs, the barrel, and the sensor stack, so an adjustable thread does not by itself shorten the optical package. Wide-angle M12 designs achieve extensive field coverage for area monitoring in space-constrained applications.
인더스트리 4.0 시스템에는 계산 기반 이미징을 위해 광학 특성이 문서화된 렌즈가 필요합니다. 정밀한 왜곡 매핑을 통해 소프트웨어 보정 알고리즘을 구현할 수 있습니다. 당사의 시야( FOV) 계산기는 다중 카메라 커버리지를 최적화하는 데 도움을 줍니다.
로봇 안내 응용 분야에서는 기하학적 투영이 예측 가능한 렌즈가 유용합니다. 고정 초점 거리 설계는 일관된 배율 관계를 제공하는 반면, 매크로 렌즈는 근거리 작업 거리에서 세밀한 검사가 가능하게 합니다.
변조 전달 함수(MTF) 테스트는 렌즈가 피사체의 명암비를 이미지로 얼마나 잘 재현하는지 평가합니다. 머신 비전 애플리케이션에서는 센서 전체에 걸쳐 특성화가 완료되고 충분히 균일한 MTF를 갖춘 렌즈를 사용할 경우 신뢰할 수 있는 자동 검사가 가능해집니다.
비슷한 가격대와 크기를 기준으로 볼 때, 단초점 렌즈는 일반적으로 줌 렌즈보다 더 우수한 광학 성능, 기계적 안정성 및 재현성을 제공합니다. 또한 정밀 측정 응용 분야에 필수적인 일관된 교정 상태를 유지합니다.
Not because of the mount. A C-mount barrel has room for more elements and a larger clear aperture, so a designer has more freedom to flatten the field on a large format sensor. Corner sharpness and illumination uniformity still come from the prescription and the design target, and an M12 design can be complex and well corrected while a C-mount lens can be poorly corrected. Compare published MTF at the field heights that matter to your application.
일반적인 센서 크기로는 1/3", 1/2", 2/3", 1" 등이 있습니다. 비네팅을 방지하려면 렌즈의 이미지 서클을 센서의 대각선 길이와 일치시켜야 합니다. 화질은 화면 전체에 걸쳐 차이가 있을 수 있으므로, 모서리 부분의 MTF 사양도 함께 확인하시기 바랍니다.
작동 거리는 원하는 시야에 필요한 초점 거리를 결정합니다. 당사의 계산기를 사용하여 사용자의 적용 요구 사항에 맞는 최적의 초점 거리와 피사계 심도를 산출해 보십시오.
90-200° 시야각(FOV)을 활용한 지역 모니터링 및 로봇 내비게이션
부품의 세부 검사를 위한 근접 초점 설계
5~20MP 센서에 최적화되어 있으며 왜곡이 최소화되었습니다.
고속 검사 용도에 적합한 F1.4~F2.0
측정 정확도를 위한 기하학적 왜곡 최소화
가혹한 산업 환경을 위한 환경 밀봉
