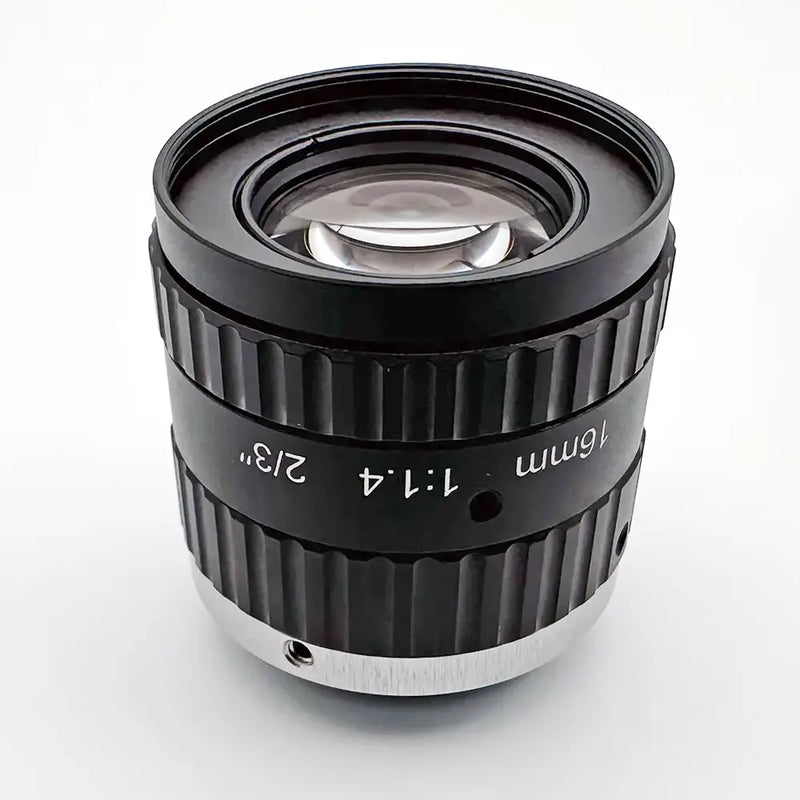

16mm C-Mount lens for up to 2/3" sensors such as IMX250
16mm C-마운트 렌즈 2/3인치 5MP
CIL523-F1.4-CMANIR은 픽셀 피치가 3.45um인 최대 5MP 2/3" 센서용 고속 16mm C-마운트 렌즈입니다. 조리개는 F/1.4에서 F/11.5까지 조절 가능하며, 이 렌즈의 최소 작업 거리는 100mm입니다.
In stock. Orders before 12 PM PT ship same day
렌즈 특징
5MP~8MP 해상도
F/1.4에서는 3.45um 픽셀 피치, F/2.8에서는 2.74um 픽셀 피치에 적합합니다.
낮은 F#
까다로운 고속 머신 비전 애플리케이션을 위한 빠른 최대 조리개 값 F/1.4.
광학 및 기계적 사양 표
| 렌즈 매개변수 | 공연 상세 정보 |
|---|---|
| 품번 | CIL523 |
| EFL | 16.0 |
| F# | 1.4 |
| 결의안 | 5MP, 3.45um |
| 시야 | 38° @ 11mm. Calculate FoV for your sensor |
| 이미지 서클 | 12.8mm |
| 왜곡 | 0.1% from Rectilinear @ 11mm image circle |
| 무게 | 64g |
| 건설 | 올글라스 |
| 레이 앵글 서장 | 5° |
기계적 레이아웃
자주 묻는 질문
CIL523 16mm C-마운트 렌즈와 호환되는 센서는 무엇인가요?
CIL523은 픽셀 피치 3.45µm의 5MP 해상도를 가진 Sony IMX304 및 IMX253을 포함한 2/3″~1.1″ 센서에 호환됩니다. 11mm+ 이미지 서클은 최대 2/3″ 포맷까지 깔끔하게 커버합니다.
CIL523의 시야각은 얼마입니까?
The field of view is 38° on a 2/3″ sensor at the 11mm image circle. That makes the CIL523 a moderate-field C-mount option without giving up geometric accuracy. You can calculate exact FoV with the Commonlands field of view calculator.
CIL523 16mm 렌즈의 왜곡 정도는 어느 정도인가요?
Distortion measures 0.1% from rectilinear. That number is unusually low for a 16mm C-mount lens, so software correction is generally unnecessary for dimensional measurement.
CIL523은 어떤 조리개 범위를 지원하나요?
조리개는 F/1.4에서 F/11.5까지 조절할 수 있습니다. F/1.4에서는 최대 광량을 확보할 수 있으며, 조리개를 조이면 전경부터 배경까지 선명하게 표현해야 할 때 피사계 심도를 늘릴 수 있습니다.
CIL523은 미국에서 당일 발송되나요?
네, CIL523은 태평양 표준시(PST) 기준 오후 12시 이전에 주문하신 경우 샌디에이고에서 당일 발송됩니다. 대량 구매 할인은 50개부터 적용됩니다.
CIL523의 최소 작동 거리는 얼마입니까?
The minimum working distance is 100mm to infinity. The lens weighs 64g and includes M30.5x0.5 filter threading for standard accessories.
유사한 C-마운트 렌즈: 4mm – 75 mm 산업용 머신 비전 광학 렌즈
