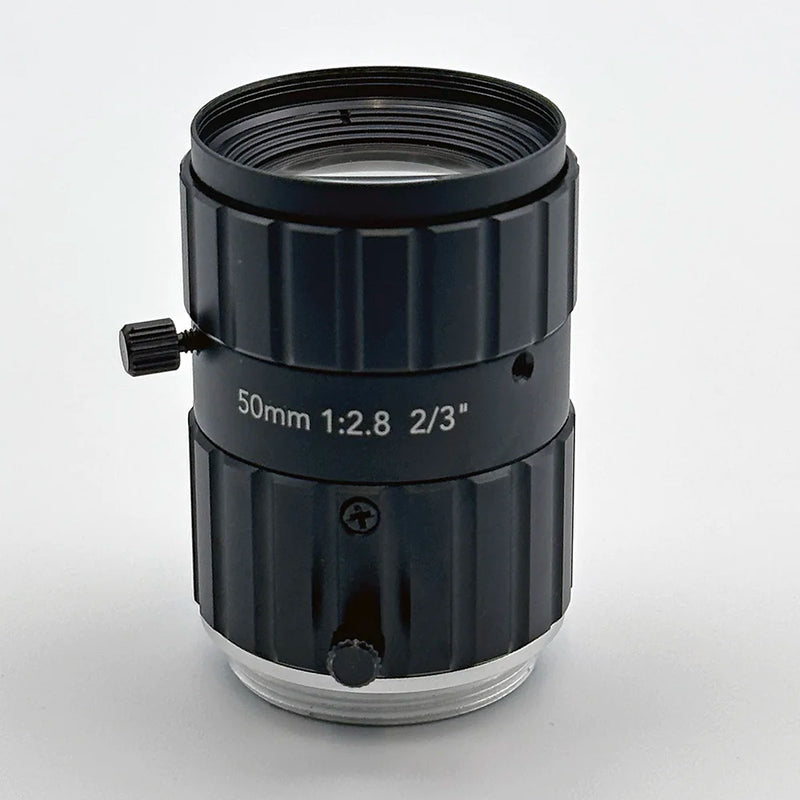

50mm C-Mount lens: For up to 12MP sensors with 1.85μm pixels such as the IMX536, IMX546 and IMX566
50mm C-마운트 렌즈 2/3인치 12MP
CIL536은 픽셀 피치가 1.85um인 최대 12MP 센서용 50mm C-마운트 렌즈입니다. 컴팩트한 크기, 뛰어난 MTF, F/2.8~F/16 범위에서 조절 가능한 조리개, 그리고 합리적인 가격 덕분에 이 렌즈는 IMX536, IMX546, IMX566과 같은 센서를 사용하는 머신 비전 애플리케이션에 이상적입니다.
재고 있음. 태평양 표준시(PST) 기준 오후 12시 이전에 주문하시면 당일 발송됩니다.
렌즈 특징
고해상도
F/2.8에서 1.85um 픽셀 피치에 적합
광학 및 기계적 사양 표
| 렌즈 매개변수 | 공연 상세 정보 |
|---|---|
| 품번 | CIL536 |
| EFL | 50.0 |
| F# | 2.8 |
| 결의안 | 12MP, 1.85um |
| 시야 | 10.9° @ 11.0mm. 사용 중인 센서의 시야각(FoV)을 계산하세요. |
| 이미지 서클 | 11.0mm |
| 왜곡 | 0.01% |
| 무게 | 64g |
| 건설 | 올글라스 |
기계적 레이아웃
자주 묻는 질문
CIL536 50mm C-마운트 렌즈와 호환되는 센서는 무엇인가요?
CIL536은 픽셀 피치 1.85μm의 2/3인치 센서에 최적화되어 있으며, 최대 12MP의 해상도를 제공합니다. 이 제품은 소니 IMX536, IMX546, IMX566과 같은 센서와 호환되며, 11.0mm의 이미지 서클로 2/3인치 포맷 전체를 커버합니다.
CIL536의 조리개 범위는 어떻게 되나요?
CIL536은 F/2.8에서 F/16까지 조리개를 조절할 수 있습니다. 빛이 부족하거나 셔터 속도가 빠를 때는 F/2.8을 사용해야 하며, 피사계 심도가 더 중요할 때는 조리개를 조여야 합니다.
CIL536 50mm 렌즈의 왜곡은 어느 정도인가요?
CIL536의 왜곡률은 0.01%입니다. 이는 사실상 0과 다름없으므로, 이 렌즈는 소프트웨어 보정에 따른 추가적인 부담을 원치 않는 계측 및 치수 측정 시스템에 적합합니다.
CIL536은 어떤 작동 거리 범위를 지원합니까?
CIL536은 500mm부터 무한대까지의 거리에서 최적의 성능을 발휘하도록 설계되었습니다. 이러한 측정 범위 덕분에 이 제품은 근접 촬영보다는 컨베이어 검사, 생산 라인 작업 및 기타 장거리 공장 환경에 적합합니다.
CIL536 모델에 전면 장착형 필터를 사용할 수 있나요?
네. CIL536 모델은 전면 필터 나사산으로 M27x0.5 규격을 갖추고 있습니다. 이 나사산에는 대역통과 필터, 편광 필터, 중성 밀도 필터 등 일반적인 머신 비전 필터를 장착할 수 있습니다.
CIL536 50mm C-마운트 렌즈는 당일 발송이 가능한가요?
네. 태평양 표준시(PST) 기준 오후 12시 이전에 주문하신 상품은 샌디에이고 물류센터에서 당일 발송됩니다. CIL536에 대한 대량 구매 가격이나 MTF 테스트 데이터가 필요하시면 Commonlands에 문의해 주십시오.
유사한 C-마운트 렌즈: 4mm – 75 mm 산업용 머신 비전 광학 렌즈
