5mm M12 Lens for Up to 1/1.7" 12MP Cameras such as IMX226

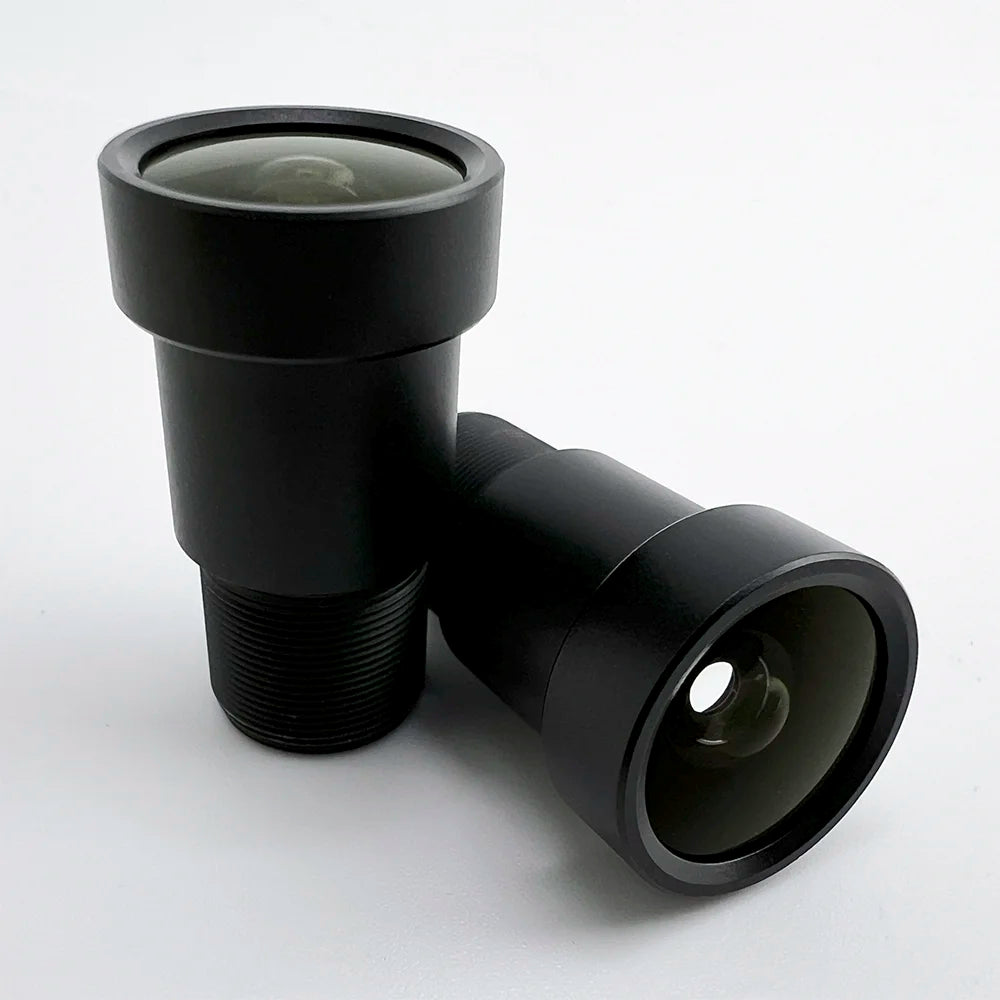

대형 포맷 5.1mm M12 렌즈
렌즈 특징
고해상도
>최대 1,200만 화소 1/1.7인치 센서 기준 20%@320lp/mm.
광학 및 기계적 사양 표
| 렌즈 매개변수 | 공연 상세 정보 |
|---|---|
| 품번 | CIL050 |
| EFL | 5.1 |
| F# | 2.0 |
| 시야 | 120° @ 9.3mm 화각. 사용 중인 센서에 맞는 시야각(FoV)을 계산하세요. |
| 이미지 서클 | 9.3mm |
| 왜곡 | -17% TV |
| 무게 | 11g |
| IR 차단 필터 | 부속품 포함 품번: CIL050-F2.0-M12A650 부속품 미포함 품번: CIL050-F2.0-M12ANIR |
| 건설 | 알루미늄 배럴이 적용된 올 글라스 제품 |
기계적 변형
| 변형 | 설명 |
|---|---|
| M12A | 방진·방수 등급 없음, 렌즈 1의 표면 1에 BBAR 적용, AL6061 캡+배럴 |
기계적 레이아웃
카메라 기계적 호환성 표*
| 카메라/마운트 | 호환성 |
|---|---|
| 커먼랜즈 CLA020 | CLA020 |
| e-con Systems S-마운트 | 높이 9mm~13mm 홀더 |
| Allied Vision Alvium S-마운트 | 네 |
| FLIR Blackfly S 보드 | 네 |
| iDS uEye LE | Rev1.1: 예, Rev1.2: 예 |
| The Imaging Source M12 | 네 |
| 바슬러 Dart S-마운트 | 네 |
*카메라 제조사에서 제공하는 표준 M12x0.5 렌즈 마운트를 전제로 한 기계적 호환성에 한합니다. 광학적 호환성은 별도로 확인해 주시기 바랍니다.
자주 묻는 질문
CIL050 5mm M12 렌즈는 어떤 센서를 지원하나요?
CIL050은 9.3mm의 이미지 서클을 가지며 12MP 해상도를 지원하므로, 최대 1/1.8인치 포맷의 센서와 호환됩니다. 일반적으로 소니 IMX335, 소니 IMX462, 온세미 AR0521과 함께 사용됩니다. Commonlands 시야각 계산기를 사용하여 센서상의 정확한 시야를 모델링해 보세요.
CIL050의 왜곡 정도는 어느 정도인가요?
CIL050은 TV 왜곡이 -17%이므로, 가장자리 부근에서 직선이 눈에 띄게 휘어집니다. 이러한 특성은 120도 광각 설계에서는 일반적인 현상이며, 로봇 내비게이션 및 감시 용도로는 문제없이 사용할 수 있습니다. 측정이나 검사 용도로 사용할 경우, 소프트웨어 보정을 계획하거나 왜곡이 적은 렌즈를 선택하는 것이 좋습니다.
CIL050의 이미지 서클은 얼마입니까?
이미지 서클은 9.3mm로, 1/2인치 및 1/1.8인치 센서를 여유 있게 커버합니다. 이 렌즈는 해당 이미지 서클에서 대각선 시야각 120도를 제공합니다.
CIL050은 IMX226 센서와 호환되나요?
대체로 그렇지만, 한 가지 주의할 점이 있습니다. 소니 IMX226의 대각선 길이는 9.41mm이고 CIL050 이미지 서클은 9.3mm이므로, 가장자리의 모서리 부분은 조명 범위를 약간 벗어납니다. 감시 및 내비게이션 시스템에서는 대개 이러한 미세한 모서리 밝기 저하를 허용합니다. 사용 목적상 모서리 부분까지 완전히 조명이 비춰져야 하는 경우, engineering@commonlands.com으로 문의하여 대안을 찾아보시기 바랍니다.
CIL050 M12 렌즈에는 어떤 렌즈 홀더가 호환되나요?
마운팅 홀 간격이 20mm인 Commonlands CLA020 렌즈 홀더에 바로 장착할 수 있습니다. 또한 이 렌즈는 9~13mm 홀더를 사용하는 e-con Systems 보드, Allied Vision Alvium, FLIR Blackfly S, iDS uEye LE, The Imaging Source 및 Basler Dart S-마운트 카메라와도 호환됩니다.
CIL050은 미국에서 당일 발송되나요?
네. 재고가 있는 CIL050 렌즈는 태평양 표준시(PST) 기준 오후 12시 이전에 주문하신 경우 캘리포니아주 샌디에이고에서 당일 발송되며, 모든 렌즈는 출고 전에 MTF 테스트를 거칩니다.
