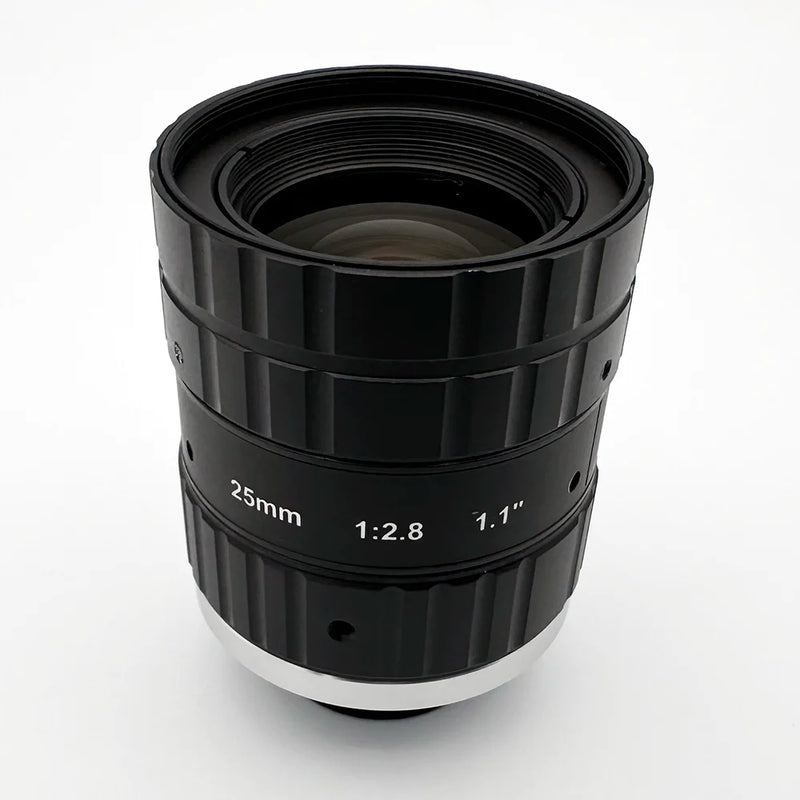

25mm C-Mount lens for up to 1.1" sensors such as IMX253 Machine Vision Cameras
25mm C-마운트 렌즈 1.1인치 12MP
CIL514는 픽셀 크기가 3.45um 이상인 센서 및 IMX253과 같은 최대 1.1" 포맷의 센서에 사용할 수 있는 25mm C-마운트 렌즈입니다. 이 렌즈는 F/2.8에서 F/16까지 조리개를 조절할 수 있으며, 100mm에서 무한대까지 초점을 조절할 수 있습니다.
In stock. Orders before 12 PM PT ship same day
렌즈 특징
조절 가능한 조리개
F2.8~F/16의 가변 조리개를 통해 시스템에 최적화된 피사계 심도를 설정할 수 있습니다.
유한 공액 최적화
150mm부터 무한대까지 필드 곡률 없이 선명한 이미지를 구현합니다.
광학 및 기계적 사양 표
| 렌즈 매개변수 | 공연 상세 정보 |
|---|---|
| 품번 | CIL514 |
| EFL | 25.0 |
| F# | 2.8 |
| 결의안 | 12MP, 3.45um |
| 시야 | 39° @ 17.6mm. 사용 중인 센서의 시야각(FoV)을 계산하세요. |
| 이미지 서클 | 17.6mm |
| 왜곡 | 국방부(MoD)의 Rectilinear 기준 -0.8% |
| 무게 | 134g |
| 건설 | 올글라스 |
| 레이 앵글 서장 | 11° |
기계적 레이아웃
자주 묻는 질문
CIL514 25mm C-마운트 렌즈는 어떤 센서를 지원하나요?
CIL514는 소니 IMX253, IMX540, IMX304를 포함하여 픽셀 피치가 3.45미크론 이상인 최대 1.1인치 규격의 센서를 지원합니다. 이 제품의 17.6mm 이미지 서클은 12MP 해상도에서 1.1인치 대각선 길이를 완전히 커버합니다.
CIL514의 최소 초점 거리는 얼마입니까?
The CIL514 focuses from 100mm to infinity. Its finite conjugate optimization keeps the image sharp at typical machine vision working distances instead of favoring infinity only.
CIL514는 CIL512 및 CIL513과 비교했을 때 어떤가요?
CIL514는 1.1인치 센서에서 25mm, 39도로 이 시리즈 중 가장 좁은 화각을 제공합니다. 16mm인 CIL513은 더 넓은 영역을 커버하며, 12mm인 CIL512는 가장 넓은 영역을 커버합니다. 이 세 모델 모두 동일한 1.1인치 이미지 포맷과 조절 가능한 조리개 범위를 공유합니다.
CIL514 모델에는 조리개 조절 기능이 있나요?
네. CIL514는 F/2.8에서 F/16까지 조리개 값을 조절할 수 있습니다. 이 범위 덕분에 실제 작업 거리에서 광량과 피사계 심도 중 원하는 쪽을 선택할 수 있습니다. Commonlands 피사계 심도 계산기를 이용해 설정을 비교해 볼 수 있습니다.
CIL514 25mm C-마운트 렌즈는 미국에서 당일 발송되나요?
네. 재고가 있는 모든 CIL514 제품은 태평양 표준시(PST) 기준 오후 12시 이전에 주문하시면 캘리포니아주 샌디에이고에서 당일 발송됩니다. STP 파일과 기계 도면은 제품 페이지에서 확인하실 수 있습니다.
CIL514의 작동 거리에서 발생하는 왜곡은 어느 정도인가요?
CIL514는 최소 피사체 거리에서 직선 왜곡이 -0.8%입니다. 이는 25mm C-마운트 렌즈로서는 매우 낮은 수치이며, PCB 검사, 측정 및 기타 기하학적 정밀도가 요구되는 작업에 적합합니다.
