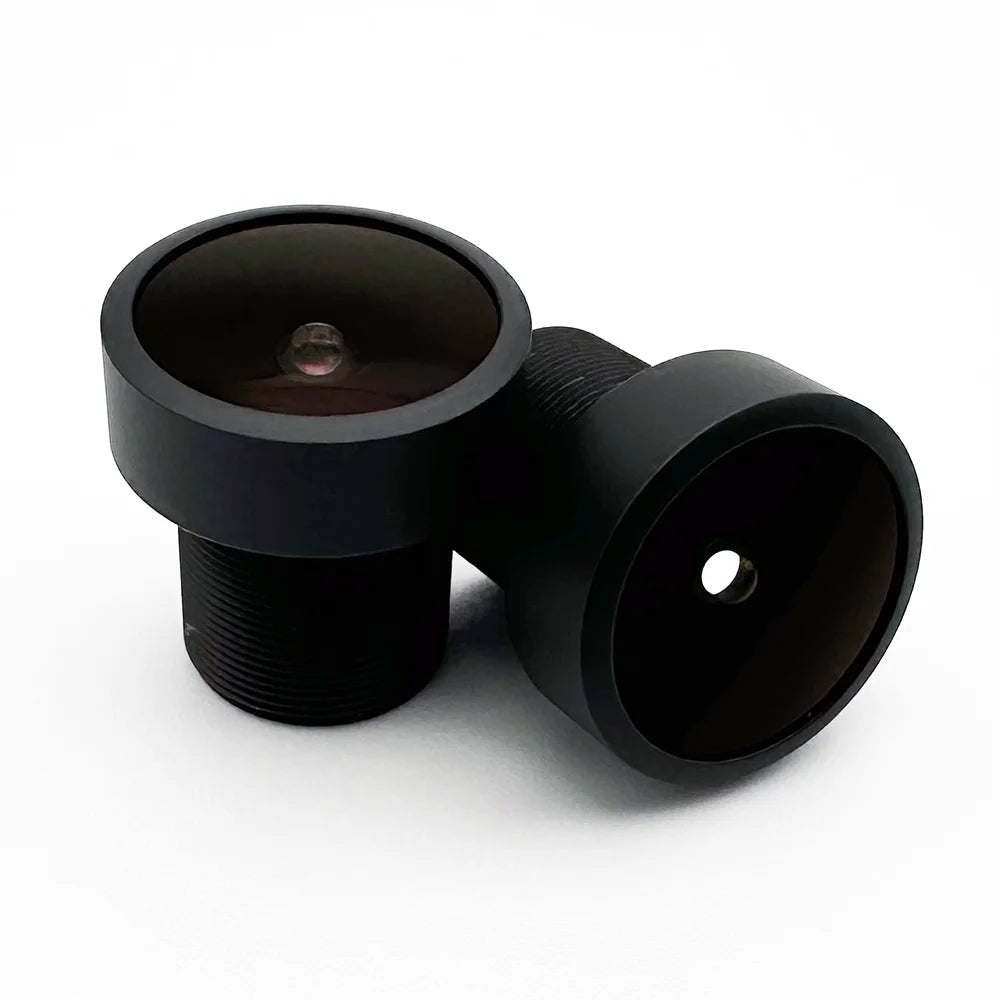

OV4689 및 AR0341과 같은 1/2.5인치 4MP 센서용 3mm M12 렌즈
광각 3.2mm M12 렌즈
재고 있음. 태평양 표준시(PST) 기준 오후 12시 이전에 주문하시면 당일 발송됩니다.
렌즈 기능
All Glass
우수한 온도 성능을 위한 완전 유리 디자인
광학 및 기계 사양 테이블
| 렌즈 파라미터 | 성능 상세 정보 |
|---|---|
| 부품 번호 | CIL332 |
| EFL | 3.2 |
| F# | 1.8 |
| 해상도 | 4MP, 2.1μm |
| 시야각 | 111° @ 5.8mm 화각. 사용 중인 센서에 맞는 시야각(FoV)을 계산하세요. |
| 이미지 서클 | 7.2mm |
| 왜곡 | -15% F-Θ @ 6.8mm |
| 무게 | 8g |
| IR 컷오프 필터 | 부속품 포함 모델 번호: CIL332-F1.8-M12B660 , 부속품 미포함 모델 번호: CIL332-F1.8-M12BNIR |
| 구조 | 알루미늄 배럴을 사용한 전면 유리 |
기계적 변형들
| 변형 | 설명 |
|---|---|
| M12A | 방진·방수 등급 없음, L1S1에 BBAR 적용, AL6061 캡+배럴 |
| M12B | IP67, L1S1에 BBAR 적용, AL6061 캡+배럴 |
기계 레이아웃
카메라 기계적 호환성 표*
| 카메라/마운트 | 호환성 |
|---|---|
| 커먼랜즈 CLA018 | CLA018 |
| e-con Systems S-Mount | 13mm 높이 마운트 |
| Allied Vision Alvium S-Mount | 예 |
| FLIR Blackfly S 보드 | 예 |
| iDS uEye XLS | 예 |
| The Imaging Source M12 | 예 |
| Basler Dart S-마운트 | 예 |
*카메라 제조업체에서 제공하는 표준 M12x0.5 렌즈 마운트를 전제로 한 기계적 호환성입니다. 광학 호환성은 별도로 확인하시기 바랍니다.
자주 묻는 질문
CIL332 3mm M12 렌즈와 호환되는 센서는 무엇인가요?
CIL332는 OmniVision OV4689 및 ON Semiconductor AR0341을 포함하여, 픽셀 피치 2.1μm의 최대 4MP 해상도를 지원하는 1/2.5인치 센서를 지원합니다.
CIL332의 시야각은 얼마입니까?
CIL332는 5.8mm 이미지 서클에서 111도의 시야를 커버합니다. 실제 이미지 서클은 7.2mm까지 확장되므로, 가장자리에 비네팅 현상이 나타나긴 하지만 약간 더 큰 포맷을 비출 수 있습니다. 정확한 커버리지 범위는 Commonlands 시야 계산기를 사용하여 계산할 수 있습니다.
CIL332 모델은 IP67 등급의 밀폐 기능을 갖추고 있나요?
네. M12B 모델은 IP67 등급의 방수·방진 처리가 되어 있습니다. 주간용으로만 사용할 경우 CIL332-F1.8-M12B660을, 시스템에 근적외선(NIR) 감도가 필요한 경우에는 CIL332-F1.8-M12BNIR을 주문하시기 바랍니다.
CIL332 3mm M12 렌즈는 어떤 왜곡을 일으키나요?
CIL332는 6.8mm에서 -15%의 F-Θ 왜곡을 보입니다. 이 수치는 3mm 광각 M12 렌즈의 경우 일반적인 수준이며, 보안 및 로봇 공학 분야에서는 잘 작동하지만 계측 용도로는 적합하지 않습니다.
보드 레벨 카메라에 장착된 CIL332에는 어떤 렌즈 홀더가 호환되나요?
Commonlands CLA018 렌즈 홀더는 대부분의 보드 레벨 M12 카메라에 장착된 CIL332와 호환됩니다. e-con Systems 보드의 경우 높이 13mm의 마운트가 필요합니다.
CIL332는 Commonlands에서 당일 발송되나요?
네. 태평양 표준시(PST) 기준 오후 12시 이전에 주문하신 상품은 샌디에이고 물류센터에서 당일 발송됩니다. CIL332 제품의 대량 구매 가격에 대해 문의하시려면 Commonlands에 연락해 주십시오.
