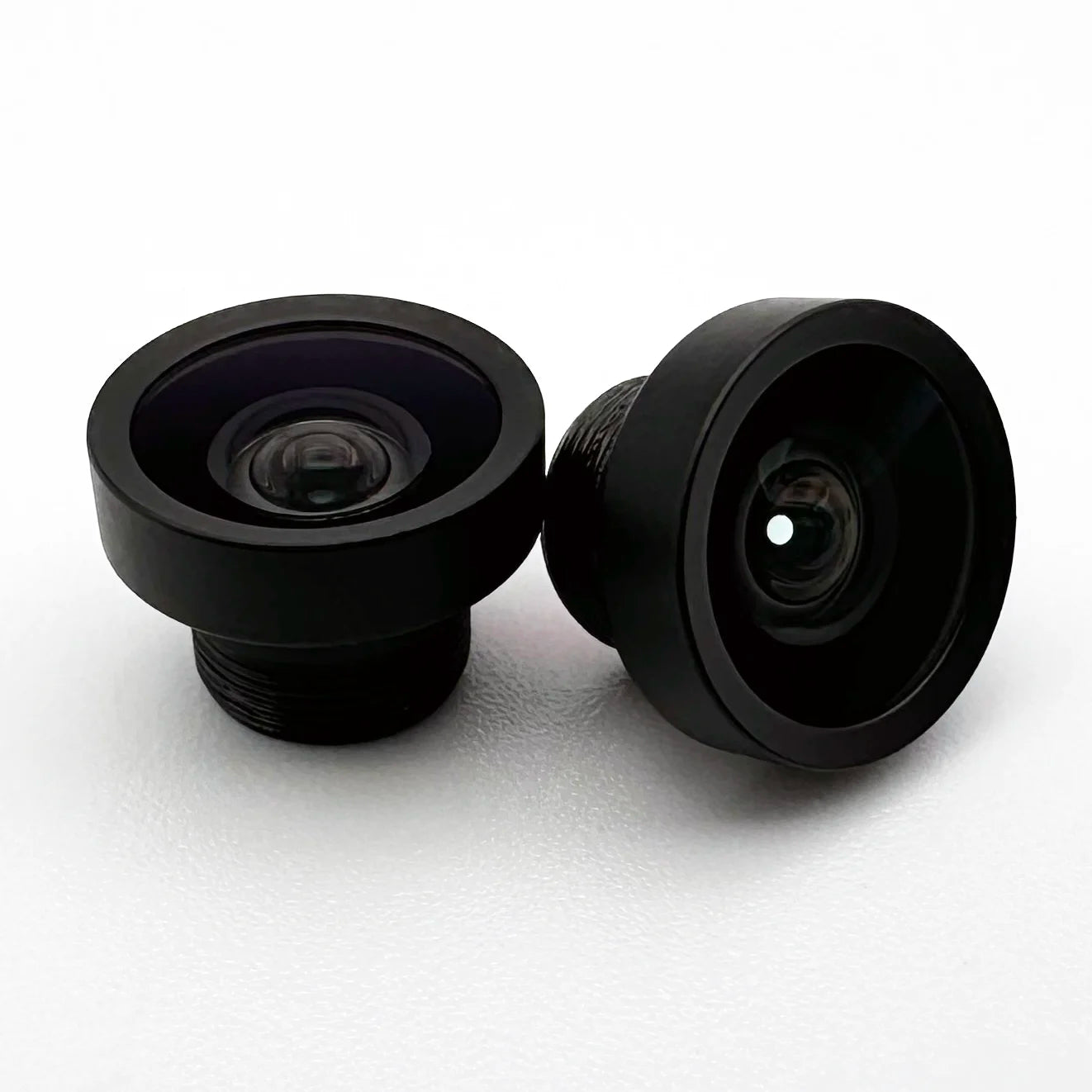

GC2093과 같은 최대 1/2.9" 센서용 초소형 M7 렌즈
2.2mm 광각 M7 렌즈
재고 있음. 태평양 표준시(PST) 기준 오후 12시 이전에 주문하시면 당일 발송됩니다.
렌즈 특징
양의 F-theta 왜곡
왜곡이 적고 자연스러운 느낌의 이미지를 만들어 주세요.
광학 및 기계적 사양 표
| 렌즈 매개변수 | 공연 상세 정보 |
|---|---|
| 품번 | CIL716 |
| EFL | 2.2 |
| F# | 3.8 |
| 결의안 | 1MP |
| 시야 | 160° @ 6.3mm 화각. 사용 중인 센서에 맞는 시야각(FoV)을 계산하세요. |
| 이미지 서클 | 6.3mm |
| 왜곡 | '+8% F-Θ' |
| 무게 | 0.9g |
| IR 차단 필터 | 부품 번호: CIL716-F3.8-M07A650 |
| 건설 | 유리/플라스틱 하이브리드, AL6061 배럴 적용 |
기계적 변형
| 변형 | 설명 |
|---|---|
| M12A | 방진·방수 등급 없음, 렌즈 1의 표면 1에 BBAR 적용, AL6061 캡+배럴 |
기계적 레이아웃
카메라 기계적 호환성 표*
| 카메라/마운트 | 호환성 |
|---|---|
| 커먼랜즈 CLA718 | CLA718 |
| e-con Systems S-마운트 | 높이 7mm~10mm 마운트 |
| Allied Vision Alvium S-마운트 | 아니요 |
| FLIR Blackfly S 보드 | 아니요 |
| iDS uEye LE | Rev1.1: 예, Rev1.2: PN 번호가 C-NO로 끝나는 제품을 주문해야 합니다. |
| The Imaging Source M12 | The Imaging Source에 문의하기 |
| 바슬러 Dart S-마운트 | 아니요 |
*카메라 제조사에서 제공하는 표준 M12x0.5 렌즈 마운트를 전제로 한 기계적 호환성에 한합니다. 광학적 호환성은 별도로 확인해 주시기 바랍니다.
자주 묻는 질문
CIL716 2.2mm M7 렌즈는 어떤 센서를 지원하나요?
CIL716은 6.3mm 이미지 서클 범위 내에서 GC2093과 같은 1/3″~1/2.9″ 센서를 1MP 해상도로 지원합니다. 이것이 바로 이 제품이 설계될 때 기준으로 삼은 센서 범위입니다.
CIL716 M7 렌즈는 얼마나 작은가요?
CIL716의 크기는 10.5mm × 10.5mm이며 무게는 0.9g입니다. 따라서 초인종 카메라, IoT 기기, USB 카메라 및 기타 공간이 제한된 시스템에 매우 적합합니다.
CIL716은 M12 마운트 카메라와 호환되나요?
아닙니다. CIL716은 M7x0.35 나사산을 사용하며, 이는 M12x0.5보다 작습니다. 별도의 기계적 인터페이스가 없다면 Allied Vision Alvium, FLIR Blackfly S 또는 Basler Dart 카메라에는 장착할 수 없습니다.
CIL716 광각 M7 렌즈의 왜곡은 어느 정도인가요?
이 렌즈는 +8% F-Theta로 지정되어 있으며, 이는 약한 핀쿠션 왜곡에 해당합니다. 160° 렌즈로서는 중간 정도의 수준이며, 실제로 가장자리 확장 현상은 감시용 화각에서 도움이 될 수 있습니다.
CIL716 M7 렌즈는 미국에서 당일 발송되나요?
네. 태평양 표준시(PST) 기준 오후 12시 이전에 주문하신 상품은 샌디에이고 물류센터에서 당일 발송됩니다.
CIL716을 실외에서 사용할 수 있습니까?
그 자체로는 아닙니다. CIL716에는 방진·방수 등급이 없으므로, 실외에서 사용할 경우 인클로저에 설치해야 합니다.
