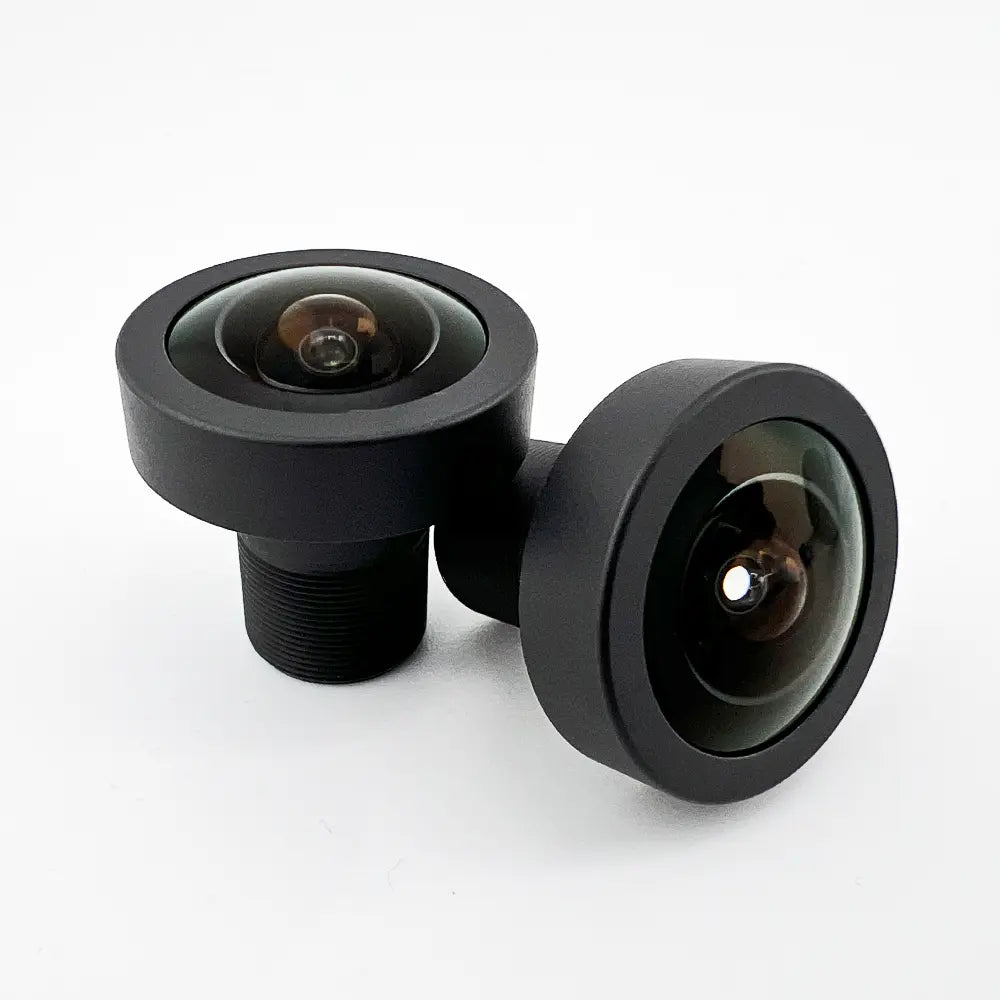

IMX728 및 AR0823과 같이 최대 1/1.8"" 크기의 센서에 사용할 수 있는 200° M12 소형 어안 렌즈
190°@9.1mm 어안 M12 렌즈
재고 있음. 태평양 표준시(PST) 기준 오후 12시 이전에 주문하시면 당일 발송됩니다.
렌즈 기능
낮은 F/##
전면 유리 및 금속 디자인으로, F/1.9 조리개는 매우 낮은 조도에서도 뛰어난 성능을 제공합니다.
IP67
먼지 및 방수 기능에 대한 IP67 등급
광학 및 기계 사양 테이블
| 렌즈 파라미터 | 성능 상세 정보 |
|---|---|
| 부품 번호 | CIL231 |
| EFL | 3.1 |
| F# | 1.9 |
| 해상도 | 12MP+, 1.55μm |
| 시야각 | 190° @ 9.1mm 화각. 사용 중인 센서에 맞는 시야각(FoV)을 계산하세요. |
| 이미지 서클 | 9.0mm |
| 왜곡 | -10% FΘ @9.1mm 광학 사양, FΘ 및 전체 TV 왜곡에 대해서는 [기계 도면](https://docsend.com/view/s/9srqiufx3zuw89hj)을 참조하십시오. |
| 무게 | 12g |
| IR 컷오프 필터 | 부속품 포함 모델 번호: CIL231-F1.9-M12A650 , 부속품 미포함 모델 번호: CIL231-F1.9-M12ANIR |
| 구조 | All Glass, 알루미늄 |
기계적 변형들
| 변형 | 설명 |
|---|---|
| M12A | IP67, 렌즈 1 표면 1에 BBAR 코팅, 금속 캡+배럴 |
기계 레이아웃
카메라 기계적 호환성 표*
| 카메라/마운트 | 호환성 |
|---|---|
| 커먼랜즈 CLA019-LCP | 예 |
| e-con Systems S-Mount | 8mm - 13mm 높이 마운트 |
| Allied Vision Alvium S-Mount | 예 |
| FLIR Blackfly S 보드 | 예 |
| iDS uEye XLS | 예 |
| The Imaging Source M12 | 예 |
| Basler Dart S-마운트 | 예 |
*카메라 제조업체에서 제공하는 표준 M12x0.5 렌즈 마운트를 전제로 한 기계적 호환성입니다. 광학 호환성은 별도로 확인하시기 바랍니다.
자주 묻는 질문
CIL231 3mm 어안 M12 렌즈와 호환되는 센서는 무엇인가요?
CIL231은 소니 IMX728 및 ON Semiconductor AR0823을 포함한 1/1.8인치 센서를 지원합니다. 이 제품은 9.0mm 이미지 서클 범위 내에서 1.55μm 픽셀 피치로 12MP 이상의 해상도를 제공합니다.
CIL231 어안 렌즈의 시야각은 얼마입니까?
CIL231은 9.1mm 이미지 서클에서 190°의 시야각을 제공합니다. 사용 중인 센서 포맷에 대한 정확한 촬영 범위를 확인하려면 시야각 계산기를 활용하십시오.
CIL231은 IP67 등급의 방수 기능을 갖추고 있나요?
네, CIL231의 M12A 모델은 금속 캡과 배럴로 IP67 등급의 밀폐 처리가 되어 있습니다. 이 제품은 먼지 유입 및 수중 침수에 대한 보호 등급을 갖추고 있습니다.
CIL231 어안 렌즈의 왜곡 유형은 무엇인가요?
CIL231은 -10% F-theta 왜곡을 적용합니다. 이 투영 방식은 등거리 어안 렌즈보다 프레임 전체에 걸쳐 각도 분해능을 더 고르게 분배하므로, 파노라마 스티칭 및 서라운드 뷰 작업에 도움이 됩니다.
CIL231과 호환되는 M12 렌즈 홀더는 어떤 것들이 있나요?
Commonlands CLA019-LCP 홀더(8-13mm 스탠드오프)는 호환 가능한 장착 옵션 중 하나입니다. 또한 이 렌즈는 e-con Systems, Allied Vision, FLIR, iDS, The Imaging Source 및 Basler의 표준 M12x0.5 마운트에도 장착할 수 있습니다.
CIL231 3mm M12 어안 렌즈는 미국에서 당일 발송되나요?
네, 재고가 있는 CIL231 렌즈는 태평양 표준시(PST) 기준 오후 12시 이전에 주문하시면 캘리포니아주 샌디에이고에서 당일 발송됩니다. 현재 각 CIL231 모델별로 60개 이상의 재고가 있습니다.
