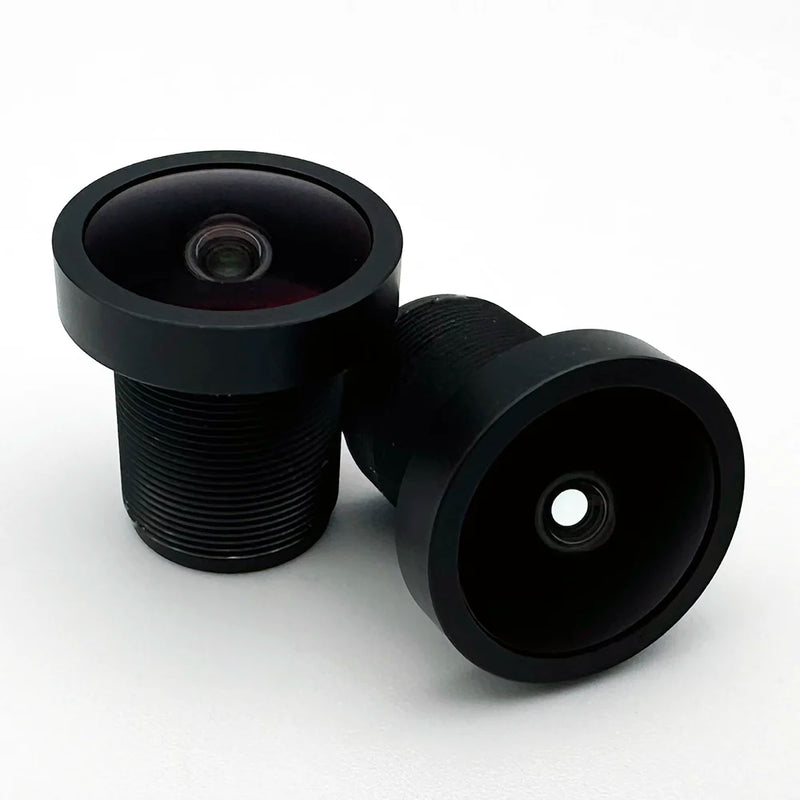

IMX178, IMX678, IMX334 등 8MP 이상 1/1.8인치 센서용 3.5mm M12 렌즈
광각 3.5mm M12 렌즈
재고 있음. 태평양 표준시(PST) 기준 오후 12시 이전에 주문하시면 당일 발송됩니다.
렌즈 기능
대형 포맷
TTL=22.7mm인 8.8mm의 넓은 이미지 서클 덕분에 컴팩트하면서도 뛰어난 화질을 구현합니다.
All Glass All Metal
8G 올메탈 설계로 열 안정성이 우수합니다.
광학 및 기계 사양 테이블
| 렌즈 파라미터 | 성능 상세 정보 |
|---|---|
| 부품 번호 | CIL333 |
| EFL | 3.5 |
| F# | 2.4 |
| 해상도 | 6~8MP, 2.2μm |
| 시야각 | 136° @ 8.0mm 화각. 사용 중인 센서에 맞는 시야각(FoV)을 계산하세요. |
| 이미지 서클 | 8.8mm~9.0mm |
| 왜곡 | -5% F-Θ @9.0mm |
| 무게 | 67g |
| IR 컷오프 필터 | 포함된 부품 번호: CIL333-F2.4-M12B650 , 미포함된 부품 번호: CIL333-F2.4-M12BNIR |
| 구조 | 알루미늄 버렐이 포함된 8 개의 유리 |
기계적 변형들
| 변형 | 설명 |
|---|---|
| M12B | 보호 등급 없음, 렌즈 1의 표면 1에 BBAR 코팅, AL6061 캡+배럴 |
기계 레이아웃
카메라 기계적 호환성 표*
| 카메라/마운트 | 호환성 |
|---|---|
| 커먼랜즈 CLA024 | CLA024 |
| e-con Systems S-Mount | 9mm - 13mm 높이 마운트 |
| Allied Vision Alvium S-Mount | 예 |
| FLIR Blackfly S 보드 | 예 |
| iDS uEye LE | 예 |
| The Imaging Source M12 | Rev1.1: 예, Rev1.2: 예 |
| Basler Dart S-마운트 | 예 |
*카메라 제조업체에서 제공하는 표준 M12x0.5 렌즈 마운트를 전제로 한 기계적 호환성입니다. 광학 호환성은 별도로 확인하시기 바랍니다.
자주 묻는 질문
CIL333 3.5mm M12 렌즈는 어떤 센서를 지원하나요?
CIL333은 소니 IMX178, IMX678, IMX334를 포함하여 최대 10MP의 1/1.8인치 센서를 지원합니다. 이 제품은 8.8~9.0mm의 이미지 서클 범위에서 2.2μm 픽셀 피치로 6~8MP의 해상도를 제공합니다.
CIL333 모델에 IP67 등급의 방수 버전이 있나요?
네. M12B 모델은 실외 설치, 농업용 장비 및 세척이 필요한 환경에 적합한 IP69 등급을 충족하는 반면, M12A는 표준 비밀폐형 모델입니다.
CIL333 광각 M12 렌즈의 시야각은 얼마입니까?
CIL333은 1/1.8인치 센서에서 8.0mm 이미지 서클 기준 136°의 화각을 제공합니다. 시야각 계산기를 사용하여 사용자의 센서 포맷에 맞는 정확한 화각을 계산해 보세요.
CIL333과 기계적으로 호환되는 카메라는 무엇입니까?
CIL333은 FLIR Blackfly S, Allied Vision Alvium, iDS uEye LE, The Imaging Source M12 및 Basler Dart S-Mount 보드 카메라에 장착할 수 있습니다. Commonlands CLA024 홀더는 e-con Systems 보드와 호환되며, 그 밖에도 호환 가능한 마운트가 다양하게 제공됩니다.
CIL333 3.5mm M12 렌즈는 미국에서 당일 발송되나요?
네. 태평양 표준시(PST) 기준 오후 12시 이전에 주문하신 재고 상품은 샌디에이고 물류센터에서 당일 발송됩니다.
e-con Systems 카메라에서 CIL333과 호환되는 렌즈 홀더는 무엇입니까?
Commonlands CLA024 렌즈 홀더는 e-con 시스템 및 기타 표준 S-마운트 카메라 보드에 일반적으로 필요한 9~13mm의 마운트 높이를 제공합니다.
