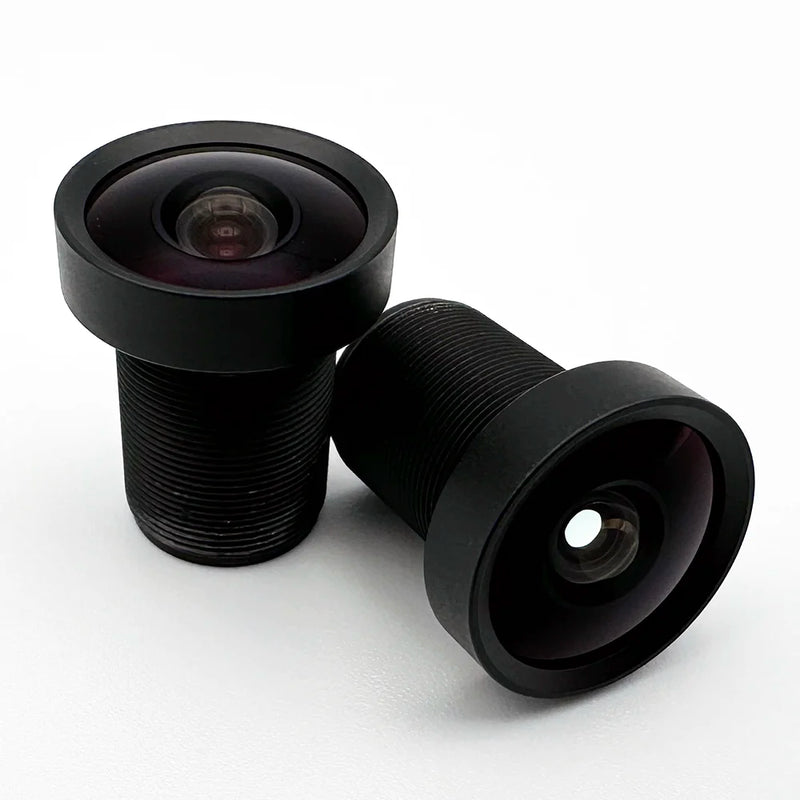

4.4mm M12 Lens for up to 1/1.8" such as AR0820
광각 4.4mm M12 렌즈
CIL343은 최대 10MP 1/1.8" 센서용 4.4mm F/2.3 M12 렌즈입니다. 22.5mm TTL의 컴팩트한 크기와 넓은 이미지 서클 덕분에 보드 장착형 카메라에 이상적입니다. 이 렌즈는 전적으로 유리 및 금속으로 제작되었으며, 잔광 억제 성능이 우수합니다.
재고 있음. 태평양 표준시(PST) 기준 오후 12시 이전에 주문하시면 당일 발송됩니다.
렌즈 특징
컴팩트한 폼 팩터
F/2.3을 지원하는 22.5mm TTL로, 콤팩트하면서도 고성능을 자랑하는 솔루션입니다.
IP67 모델 제공
“A” 모델은 실외 사용에 적합하며, IP67 등급의 방진·방수 기능을 갖추고 있습니다.
광학 및 기계적 사양 표
| 렌즈 매개변수 | 공연 상세 정보 |
|---|---|
| 품번 | CIL343 |
| EFL | 4.4 |
| F# | 2.3 |
| 결의안 | 10MP, 1.85um |
| 시야 | 123° @ 8.8mm 화각. 사용 중인 센서에 맞는 시야각(FoV)을 계산하세요. |
| 이미지 서클 | 8.8mm~9.7mm |
| 왜곡 | -5% F-Θ |
| 무게 | 7g |
| IR 차단 필터 | 선택 사항 |
| 건설 | 전면 유리, 알루미늄 |
기계적 변형
| 변형 | 설명 |
|---|---|
| M12A | IP67 등급, 렌즈 1 표면 1에 BBAR 적용, AL6061 캡+배럴 |
기계적 레이아웃
카메라 기계적 호환성 표*
| 카메라/마운트 | 호환성 |
|---|---|
| 커먼랜즈 CLA020 | CLA020 |
| e-con Systems S-마운트 | 높이가 10mm~15mm인 홀더 |
| Allied Vision Alvium S-마운트 | 네 |
| FLIR Blackfly S 보드 | 네 |
| iDS uEye LE | Rev1.1: 예, Rev1.2: 아니요 |
| The Imaging Source M12 | 네 |
| D3 카메라 모듈 | D3 엔지니어링에 문의하기 |
*카메라 제조사에서 제공하는 표준 M12x0.5 렌즈 마운트를 전제로 한 기계적 호환성에 한합니다. 광학적 호환성은 별도로 확인해 주시기 바랍니다.
자주 묻는 질문
CIL343 4.4mm 광각 M12 렌즈와 호환되는 센서는 무엇인가요?
CIL343은 ON Semiconductor의 AR0820 및 AR0821을 포함하여, 픽셀 피치 1.85μm의 최대 10MP 해상도를 지원하는 1/1.8″ 센서를 다룹니다. 이 제품의 8.8~9.7mm 이미지 서클은 해당 포맷을 모두 커버합니다.
CIL343의 왜곡은 어느 정도인가요?
CIL343은 -5%의 F-Θ 왜곡을 보입니다. 이는 123° 광각 렌즈로서는 중간 정도의 수치이며, F-θ 투영 방식 덕분에 화각 전반에 걸쳐 각도 분해능이 보다 균일하게 유지됩니다.
CIL343은 실외 사용에 적합한 IP67 등급을 충족합니까?
네. M12A 모델은 밀폐형 알루미늄 배럴을 갖추고 있어 IP67 등급을 충족하므로, 실외, 세척이 필요한 환경 및 먼지가 많은 환경에서도 사용할 수 있습니다.
CIL343과 호환되는 렌즈 홀더는 무엇입니까?
Commonlands CLA020이 주요 호환 홀더입니다. Allied Vision Alvium, FLIR Blackfly S, iDS uEye LE Rev1.1, The Imaging Source 및 D3 Engineering 모듈도 CIL343을 사용할 수 있는 반면, e-con Systems 보드는 높이 10~15mm의 마운트가 필요합니다.
CIL343은 미국에서 당일 발송되나요?
네. Commonlands는 태평양 표준시(PST) 기준 오후 12시 이전에 주문하신 재고가 있는 M12 렌즈를 샌디에이고에서 당일 발송해 드립니다.
CIL343 4.4mm M12 렌즈의 시야각은 얼마입니까?
CIL343은 8.8mm 이미지 서클에서 123°의 화각을 제공합니다. 화각 계산기를 사용하여 사용자의 센서에서 정확한 화각을 계산해 보십시오.
