2.4mm F-Theta Lens With 156° FoV and IP67+
광각 2.4mm M12 렌즈

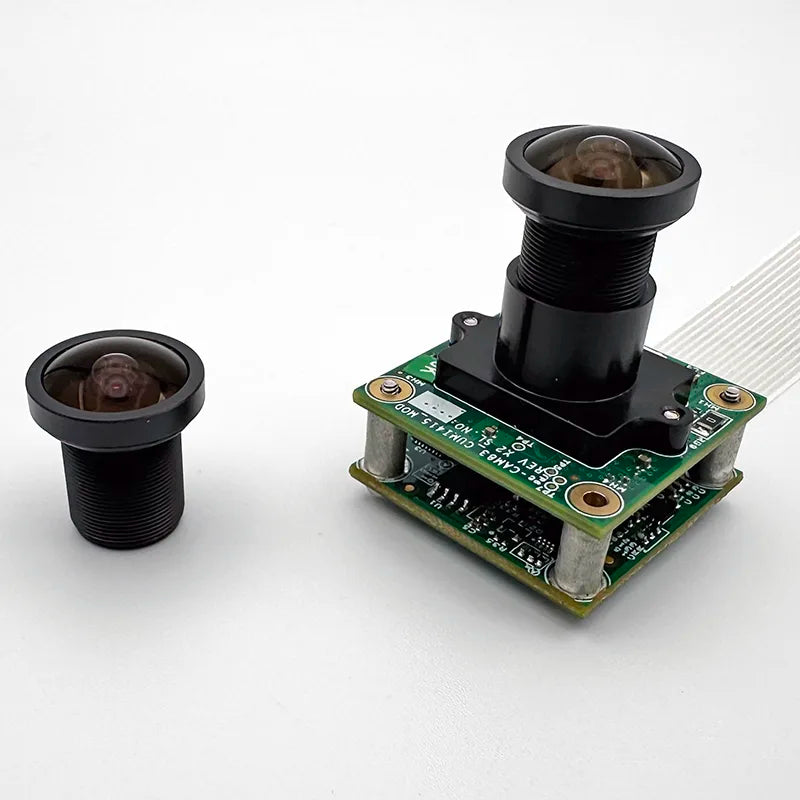

CIL924는 최대 6MP 센서용 2.4mm M12 광각 렌즈입니다. 이 렌즈는 완전 유리 및 완전 금속으로 제작되었습니다. 이 렌즈는 F-Θ 왜곡을 통해 많은 어안 렌즈에 비해 향상된 각도 해상도를 제공합니다.
In stock — orders before 12 PM PST ship same day
렌즈 기능
All Glass All Metal
완전 유리, 완전 금속 렌즈 구조로 인한 열 안정성
IP67+
비와 먼지에 노출되는 외부 지향 애플리케이션을 위한 침투 방지 기능.
F-세타 왜곡
시야 전체에서 일관된 각도 해상도.
광학 및 기계 사양 테이블
| 렌즈 파라미터 | 성능 상세 정보 |
|---|---|
| 부품 번호 | CIL924 |
| EFL | 2.4 |
| F# | 2.4 |
| 해상도 | 5MP, 2.2µm |
| 시야각 | 156° @ 6.4mm image circle — Calculate FoV for your sensor |
| 이미지 서클 | 6.4mm |
| 왜곡 | +0.5% F-Θ @ 6.4 image circle |
| 무게 | 8g |
| IR 컷오프 필터 | NIR |
| 구조 | All Glass, 알루미늄 |
기계적 변형들
| 변형 | 설명 |
|---|---|
| M12A | IP67+, 렌즈 1 표면 1의 BBAR, AL6061 캡+배럴 |
기계 레이아웃
카메라 기계적 호환성 표*
| 카메라/마운트 | 호환성 |
|---|---|
| Commonlands CLA018 | 9mm-13mm 높이 마운트 |
| e-con Systems / 표준 S-Mount | 예 |
| Allied Vision Alvium S-Mount | 예 |
| FLIR Blackfly S 보드 | Rev1.1: 아니요, Rev1.2: 아니요 |
| iDS uEye LE | 예 |
| The Imaging Source M12 | 예 |
| Basler Dart S-마운트 | — |
*카메라 제조업체에서 제공하는 표준 M12x0.5 렌즈 마운트를 전제로 한 기계적 호환성입니다. 광학 호환성은 별도로 확인하시기 바랍니다.
Frequently asked questions
What sensor format does CIL924 support?
CIL924 is specified for sensor formats up to 1/2.5" with a 6.4mm image circle.
What does +0.5% F-Theta distortion mean on this lens?
It means the lens is tuned close to F-Theta projection, with only +0.5% deviation at the 6.4mm image circle. In practice, that gives more uniform angular mapping across the image than a conventional rectilinear or strongly distorted wide-angle lens.
Is CIL924 appropriate for outdoor camera placements?
Yes. The listed mechanical version is IP67+, so it is intended for cameras that may face dust, rain, and similar environmental exposure.
Why does the all-glass, aluminum construction matter?
All-glass optics and an aluminum housing generally hold focus and alignment more consistently across temperature than lighter plastic-heavy designs. That is useful in embedded systems mounted outdoors or near heat sources.
What resolution is CIL924 designed for?
CIL924 is rated for 5MP sensors with 2.2µm pixels.
How wide is the field of view on CIL924?
The specified field of view is 156°. That places it in the wide-angle range without moving all the way to a full fisheye presentation.
