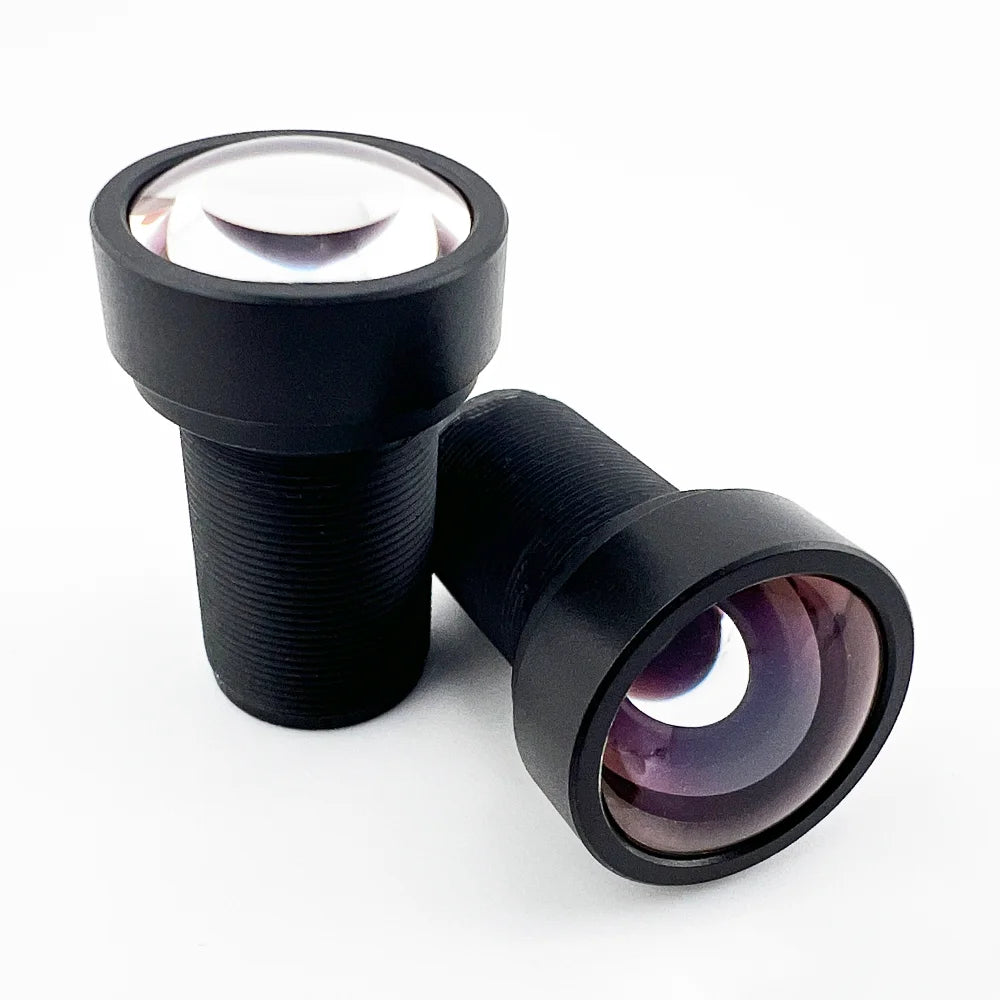

8mm M12 Lens for 1/1.8" Cameras Such as IMX678
8mm M12 렌즈
The CIL085 is an all-glass 8.2mm M12 lens for 1/1.8" sensors, with an 8.9mm image circle and -0.9% TV distortion at 8.8mm. Choose F/3.0 for up to 12MP or F/4.4 for 6MP–8MP.
In stock. Orders before 12 PM PT ship same day
렌즈 특징
낮은 왜곡
-0.9% TV distortion at an 8.8mm image circle, with a 57° field of view at the same image circle.
All-Glass Construction
Eight glass elements in an aluminum barrel; listed lens weight of 11g.
광학 및 기계적 사양 표
| 렌즈 매개변수 | 공연 상세 정보 |
|---|---|
| 품번 | CIL085 |
| EFL | 8.2 |
| F# | 3.0, 4.4 |
| 결의안 | F/3.0: 12MP, 1.55um F/4.4: 6MP-8MP |
| 시야 | 57° @ 8.8mm 화각. 사용 중인 센서에 맞는 시야각(FoV)을 계산하세요. |
| 이미지 서클 | 8.9mm |
| 왜곡 | -0.9% TV @8.8mm |
| 무게 | 11g |
| IR 차단 필터 | 부속품 포함 모델 번호: CIL085-F3.0-M12B650 부속품 미포함 모델 번호: CIL085-F3.0-M12BNIR |
| 건설 | 알루미늄 배럴이 장착된 8G+IRC |
기계적 변형
| 변형 | 설명 |
|---|---|
| M12B | 방진·방수 등급 없음, 렌즈 1의 표면 1에 BBAR 적용, AL6061 캡+배럴 |
기계적 레이아웃
카메라 기계적 호환성 표*
| 카메라/마운트 | 호환성 |
|---|---|
| 커먼랜즈 CLA019 | CLA019 |
| e-con Systems S-마운트 | 높이 8mm~15mm 홀더 |
| Allied Vision Alvium S-마운트 | 네 |
| FLIR Blackfly S 보드 | 네 |
| iDS uEye LE | Rev1.1: 예, Rev1.2: 부품 번호(P/N)는 반드시 C-No로 끝나야 합니다. |
| The Imaging Source M12 | 네 |
| 바슬러 Dart S-마운트 | 네 |
*카메라 제조사에서 제공하는 표준 M12x0.5 렌즈 마운트를 전제로 한 기계적 호환성에 한합니다. 광학적 호환성은 별도로 확인해 주시기 바랍니다.
자주 묻는 질문
CIL085 8mm M12 렌즈와 호환되는 센서는 무엇입니까?
The CIL085 has an 8.9mm image circle, which accommodates the Sony IMX678's 8.86mm image diagonal. For the IMX226, the 9.33mm full 12MP format exceeds the specified image circle; its 8.61mm 4K format fits within it. Check the selected sensor mode, corner performance, and mechanical clearances before committing to a camera design.
CIL085의 왜곡은 어느 정도인가요?
The CIL085 has -0.9% TV distortion, specified at an 8.8mm image circle. Whether correction is needed depends on your measurement tolerance and imaging geometry. For dimensional measurement, validate the calibrated system at your working distance.
F/3.0과 F/4.4 CIL085 모델 간의 차이점은 무엇인가요?
These are separate fixed-aperture versions. F/3.0 is specified for up to 12MP at 1.55μm pixel pitch, while F/4.4 is specified for 6MP–8MP. F/4.4 trades light throughput for more depth of field. Choose based on the detail you need, available illumination, and exposure time.
CIL085 M12 렌즈와 호환되는 렌즈 홀더는 무엇입니까?
Commonlands CLA019는 호환되는 홀더 중 하나이며, 다른 마운트도 사용할 수 있습니다. FLIR Blackfly S, Allied Vision Alvium, Basler Dart, The Imaging Source 및 iDS uEye LE Rev1.1은 기계적으로 호환되지만, e-con Systems 보드의 경우 높이 8~15mm의 마운트가 필요합니다.
CIL085 제품은 미국에서 당일 발송되나요?
네. 재고가 있는 CIL085 렌즈는 태평양 표준시(PST) 기준 오후 12시 이전에 주문하신 경우 샌디에이고에서 당일 발송됩니다.
CIL085의 기계 도면이나 STP 파일을 받을 수 있을까요?
네. 제품 페이지에는 3D 모델 뷰어가 포함되어 있으며, engineering@commonlands.com에서는 CAD 통합을 위한 .STP 파일과 상세한 기계 도면을 제공해 드립니다.
