IMX415용 M8x0.35 렌즈
IMX415용 M8x0.35 렌즈
IMX415용 M8 렌즈
소형 M12 M8 렌즈

저왜곡 M8 렌즈 | AR0230과 같은 3μm 픽셀의 최대 3MP 센서용

2.8mm 소형 렌즈

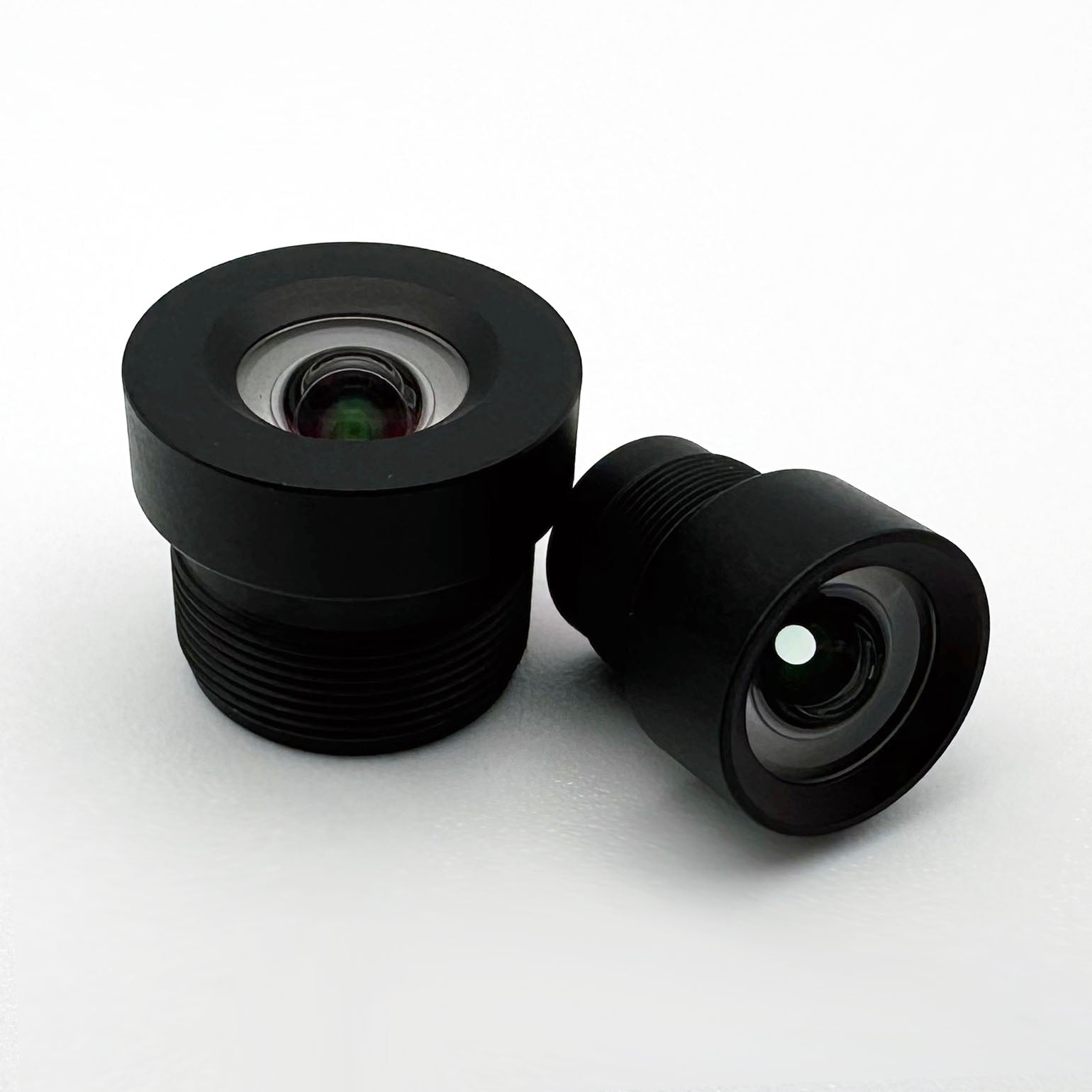

The CIL829 is a small form factor 2.8mm lens with both M12x0.5 and M8x0.35 size for up to 1/2.8" 8MP sensors such as IMX415. The low distortion of <1% makes this lens great for computer vision applications.

4.8 (50 리뷰)

$29.00
$0.00

There are 75 units CIL829-F2.5-M08A650 (F/2.5 / M08A / With 650nm IRC Filter) in stock in the US.

There are 0 units CIL829-F2.5-M08ANIR (F/2.5 / M08A / Without Filter) at our US location. We try to restock quickly. Please contact us for availability.

There are 266 units CIL829-F2.5-M12A650 (F/2.5 / M12A / With 650nm IRC Filter) in stock in the US.

There are 0 units CIL829-F2.5-M12ABP850 (F/2.5 / M12A / with 850nm Bandpass Filter) at our US location. We try to restock quickly. Please contact us for availability.

There are 136 units CIL829-F2.5-M12ANIR (F/2.5 / M12A / Without Filter) in stock in the US.

볼륨 가격 확인하기
.STP / 도면엔지니어링 지원

렌즈 특징

초소형 폼 팩터

14.8mm TTL을 지원하는 M8 및 M12 버전 사용 가능

낮은 왜곡

-광각 무왜곡을 위한 광학 왜곡 -1%

CIL829 Technical Specifications

렌즈 파라미터사양
부품 번호CIL829
초점 거리(EFL)2.8mm
F-번호(F#)2.5
해상도3-4MP (3um)
시야각100° @ 6.6mm image circle
Calculate for your sensor
이미지 서클설계상 6.4mm, 최대 이미지 서클 7.0mm
왜곡직선형에서 -1%
무게M8 버전: 1.4g
IR 차단 필터P/N With: CIL829-F2.5-M08A650 / CIL829-F2.5-M12A650
P/N Without: CIL829-F2.5-M08ANIR /CIL829-F2.5-M12ANIR
건설1G6P
최고 광선 각도21°
기계적 변형세부 정보
"M12A"M12x0.5, F/2.5, 렌즈 1 표면 1, AL6061 캡+AL6061 배럴의 BBAR
"M08A"M8x0.35, F/2.5, 렌즈 1 표면 1, AL6061 캡+AL6061 배럴, BBAR

메카니컬 도면, 호환성 및 .STP 다운로드

카메라/마운트호환성
일반대륙 호환 마운트CLA021
e-con 시스템7mm tall mount
D3 엔지니어링예
iDS XLS아니요
연합군 비전예
Basler Dart예
이미징 소스 M12 마운트예
라즈베리파이 HQ M12 마운트아니요
.STP 파일 및 기계 도면을 다운로드하려면 여기를 클릭하세요.
M12 렌즈 C 마운트 렌즈.webp__PID:d39df4c6-9351-4eae-9938-992a7c9a721e

엔지니어링 및 품질 보증

M12 렌즈용 광학 엔지니어링.webp__PID:cabadc1d-9038-478a-9ec1-b9515597d704

미국 엔지니어링 지원

M12 렌즈(미국).webp__PID:de4930ea-2073-44ee-ad75-d40d9d92487e

간편한 글로벌 배송

M12 Lens Manufacturing.webp__PID:7f1f5e48-3df5-4feb-9fa4-5a6210d8de49

대량 생산 준비 완료

Find M12 lenses by browsing below our using our M12 Lens Calculator with FoV Calculations.

215°@6.8mm M12 어안 렌즈
215°@6.8mm M12 어안 렌즈

CIL220-F2.3-M12BNIR

$39.00
$0.00
세부 정보 보기
왜곡 없음 3.2mm 렌즈
왜곡 없음 3.2mm 렌즈

CIL034-F2.3-M12A660

$39.00
$0.00
세부 정보 보기
저왜곡 6mm M12 렌즈
저왜곡 6mm M12 렌즈

CIL059-F1.7-M12B650

$49.00
$0.00
세부 정보 보기
Automotive 6mm M12 Lens
Automotive 6mm M12 Lens

CIL359-F1.6-M12A650

$39.00
$0.00
세부 정보 보기
IR 보정 12mm M12 렌즈
IR 보정 12mm M12 렌즈

CIL122-F2.0-M12A650

$59.00
$0.00
세부 정보 보기
망원 35mm M12 렌즈
망원 35mm M12 렌즈

CIL350-F2.4-M12A650

$59.00
$0.00
세부 정보 보기
망원 50mm M12 렌즈
망원 50mm M12 렌즈

CIL051-F2.8-M12ANIR

$79.00
$0.00
세부 정보 보기
185°@7.8mm 어안 M12 렌즈
185°@7.8mm 어안 M12 렌즈

CIL227-F2.5-M12B660

$39.00
$0.00
세부 정보 보기
Q: What is an M12 lens (S-mount lens)?

Answer: An M12 lens is a compact lens with a 12mm thread diameter, often called an S-mount lens. These lenses screws into a camera M12 lens mount and are easy to use. These lenses are used in board-level cameras for embedded vision systems. M12 lenses are smaller than C/CS-mount lenses, making them ideal for space-constrained applications like robotics​.

Q: What cameras can I use M12 lenses with?

A: There are many embedded vision cameras and AI cameras that are compatible with M12 lenses. As long as camera's lens holder is compatible with the mechanical dimensions of the lens, the lens should focus! Please make sure to match the image circle, FoV, and resolution.


Q: M12 렌즈의 초점은 어떻게 맞추나요?

Answer: Use focus targets, then slowly thread the lens while displaying a video. Go past focus, then come back to focus. You can read our full article on how to focus camera lenses.

권장 사항을 찾고 있거나, 어디서부터 시작해야 할지 고민 중이거나, 사용자 지정에 대해 논의하고 싶으신가요? 미국에 기반을 둔 광학 엔지니어에게 문의하세요.

전화 +1 (858) 333-7325로 문의하세요.
영상 통화 예약하기
